摘要：針對車輛管理與調度難的實際應用需求，結合計算機網絡技術、GPS衛星定位技術、GIS技術及無線通訊等技術設計開發的浙江省空間位置服務綜合應用平臺為其提供了一個行之有效的管理輔助手段，本文從平臺體系架構、功能模塊設計兩個方面進行了詳細闡述，并通過實際應用驗證了平臺的可用性。

　　關鍵詞：車輛監控,移動通信,傳感,定位,地理信息

　　1.前言

　　隨著汽車行業的高速發展，汽車已成為大眾生活的一部分，然而隨著人均擁有量的增加，也給如企事業單位、物流車輛、專用車輛、出租車等汽車管理部門在交通和管理上帶來了諸如車輛被盜、公車私用、未按規定路線行駛、無法快速對車輛進行調度等問題。增加了企業運營的成本和管理難度，因此產生了對車輛進行實時監控和管理的要求。以現代高新技術為支撐的車輛監控管理系統是集移動通信技術、傳感器技術、地理信息技術、衛星定位技術、計算機技術等多種高科技技術于一體的技術系統。車輛監控系統的建立有助于增加車輛管理的有效性，提高車輛的使用率、減少車輛運的運行成本。

　　2.技術設計

　　2.1設計目標

　　基于衛星導航定位、地理信息系統、遙感和移動通信等技術開發的浙江省空間位置服務綜合應用平臺 ，主要實現車輛的跟蹤定位、軌跡回放、超速報警、里程統計、車輛遠程控制、車輛調度等功能，提供面向政府、企業、公眾等的省級多種類、多用途、多對象的導航業務服務。

　　2.2平臺架構

　　在體系結構上，平臺分為三層組織結構：決策層、指揮層和工作層，從硬件組成上講平臺系統分為：指揮調度中心、應用服務平臺和GPS設備三部分。系統采用 B/S(公眾網：服務)和 C/S(內網：管理)雙層混合模式。

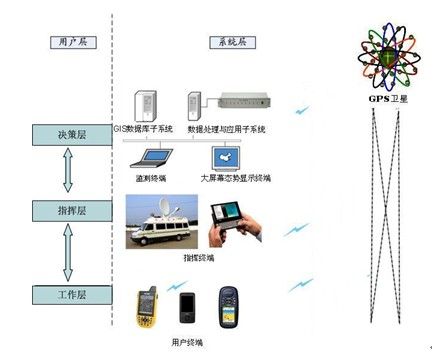

　　圖1 平臺架構圖

　　2.3系統設計

　　2.3.1設計原則

　　(1) 穩定性

　　保證系統長期運行的穩定性，充分考慮好系統中的軟、硬件的要求，合理化現有的各種網絡或重新布置網絡，實現網絡相互連接。

　　(2) 安全性

　　系統應具有切實可行的安全保護和保密措施。對計算機犯罪和病毒具有強有力的防范能力。保證數據傳輸可靠，防止數據丟失和被破壞，確保數據安全。為了保證系統和數據的安全，建設時要對用戶、角色、權限進行統一的管理，并建立良好數據備份功能。

　　(3) 易用性

　　系統設計面向最終用戶，注重軟件功能的易用性，必須保證易操作、易理解、易控制;人機交互界面力求美觀、簡潔，增加網站親和力。在建立平臺的時候力求界面友好，功能明確，操作簡單。

　　(4) 可擴展性

　　系統的軟硬件應具有擴充升級的余地，保護以往的投資，能夠適應網絡及計算機技術的迅猛發展和需求的不斷變化，使系統中的信息資源具有長期維護使用能力，并且可以保證技術人員能及時改善系統的功能，提供二次開發功能。

　　2.3.2 功能模塊

　　監控系統包括用戶操作和管理兩個部分，用戶可以通過平臺實現對車輛的監控和管理。實現在地圖上顯示監控車輛的位置，并在地圖上進行相關操作，通過一定的硬件輔助，實現對遠程車輛的控制，對反饋的信息進行分析、統計，為車輛管理人員的決策、管理提供科學的依據。系統主要功能模塊有GIS模塊、定位監控模塊、統計分析模塊、后臺管理模塊四大模塊，結構圖如下：

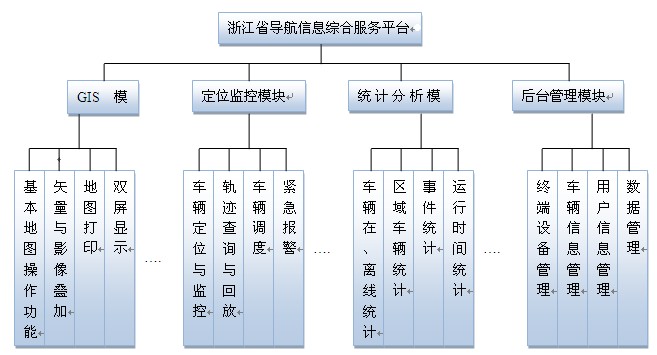

　　圖2 功能模塊圖

　　2.3.2.1 GIS模塊

　　該模塊主要實現基本的GIS操作，如地圖瀏覽、縮放、漫游、圖形繪制、量測、線劃地圖與影像地圖切換等功能。平臺同時支持浙江省地圖與Google地圖，滿足了省內精細化定位、省外概略定位的應用需求。功能模塊如下圖所示：

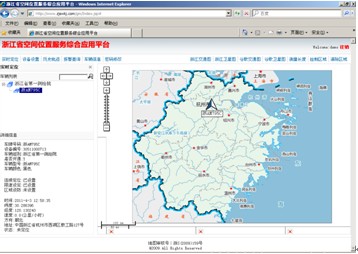

　　圖3 平臺地圖顯示功能

　　2.3.2.2定位監控模塊

　　監控即指在電子地圖上監控現實世界的車輛使用情況;就實現方式而言，即針對選定的車輛，客戶端軟件實時接收GPS服務系統派發的車輛動態信息，并在電子地圖中實時顯示。監控定位功能模塊提供定位、查找車輛、軌跡查詢和回放、車輛調度、緊急報警、違規報警、防盜/竊功能、遙控鎖車門、遙控熄火、遠程監聽、遠程拍照等具體應用。該模塊顯示該系統中的所有車輛的運行狀態，可以對車輛進行遠程控制，當發生緊急狀況時及時通過應用平臺作出處理。

　　2.3.2.3統計分析模塊

　　通過統計分析模塊對車輛傳回的數據進整理、統計，并可以輸出相應的報表。平臺目前支持的主要統計功能包括車輛在線/離線統計、區域車輛統計、事件統計、運行時間統計、行駛里程統計、超速統計、巡點統計、巡線統計等，也可以根據用戶實際需求定制開發。通過對數據的統計和分析，為管理人員的決策提供依據，同時可以改進管理中存在的不足。

　　2.3.2.4后臺管理模塊

　　后臺管理模塊實現終端設備管理，車輛信息管理，用戶信息管理，權限管理，數據管理，參數配置，系統維護等功能。后臺管理模塊為遠程實時監控車輛和控制車輛提供了平臺同時也限定了各用戶的權限，方便系統維護人員對系統的管理和控制。

　　3.結論

　　本平臺利用GPS全球衛星定位技術、GSM/GPRS公用移動通訊網、GIS電子地圖技術和計算機網絡技術建設而成，用于接收、處理、分析、顯示移動目標的運動信息，并在地圖上反映移動目標的狀態和位置，同時可以向移動目標發出各種控制指令和調度請求，并可以定制開發擴展功能，是車輛監控管理系統較為成熟、領先的實際應用方案。

　　該系統自在我院投入運行以來，系統運行穩定，效果良好。該系統還可廣泛用于多個行業，如：銀行監控、消防監控、企業物流、煙草、電力、石油、越野、金融、保險、交通運輸、安防、能源、測繪、旅游等各個行業，具有廣闊的應用空間。
