摘要：本文針對目前35千伏變電站油溫監測系統的現狀，提出了改進方案，并通過該套簡易裝置的安裝實施，達到變壓器油溫實現遠方監測的目的。
　　關鍵詞：35千伏變壓器油溫，遠方監測，改進，實施
　　
　　1前言
　　隨著電力體制改革進一步深化，農網35千伏變電站要逐步通過設備升級改造以實現無人值守條件，達到科技增效、減員增效的目的。35千伏變壓器（以下簡稱主變）是35千伏變電站最重要的設備之一，主變的安全、穩定運行是站內設備可靠運行的基礎，而保證主變可靠運行的其中一項重要監控指標就是油溫正常。隨著當前電力設備自動化技術的突飛發展，變電站主要設備運行數據基本上都能實現遠方傳輸和監測，但目前農網上運行的大部分主變的油溫監測卻還延續著傳統的目測模式，而且還必須現場查看，主變油溫狀態不能隨時得到監控，主變運行異常無法適時發現，同時也不能滿足無人值守變電站的基本要求，對無人值守站的實施和發展帶來了一定制約，本文通過一套簡易裝置的安裝以實現主變油溫遠方監測的改進。
　　2現狀分析
　　目前，曲周縣供電公司共13座35千伏變電站，主變25臺，容量147.25兆伏安，其中8座變電站實施了無人值守管理，站內設備通過電力調度中心“五遙”控制。但主變油溫監測卻還是由公司操作隊定期在巡視時開展，巡視人員通過器身油溫表現場觀測，這樣就存在兩大弊端：一是有時間上的監測空白，不能隨時發現油溫異常情況；二是監測方法上存在較大的主觀性，不能準確的監測油溫數據，存在測量誤差。因此有必要研制一種準確的油溫監測裝置，通過傳感技術的應用實現參數轉換，并合理選用傳輸通道，把油溫狀態傳輸?shù)秸{(diào)度中心，組成一套油溫監測系統，以便全面實現主變油溫的遠方監測。
　　3、改進方案
　�。�1）通過熱工傳感器技術把溫度參數轉換為電阻參數，然后經過二次回路系統同站內自動化系統相連接。
　　通過對國內市場上熱電阻傳感器成熟產品的考察，認為PT100熱電阻傳感器是一種穩定性和線性都比較好的鉑絲熱電阻傳感器，耐酸堿、不變質、可以在-200℃至650℃范圍工作，滿足設備選擇的要求。


　�。�2）科學選用傳輸通道，確保數據精確，控制在要求誤差范圍內。
　　通常情況下熱電阻測溫過程中都存在一定的溫度誤差，需要配置專用的溫度補償線，但這種補償線造價較高，還需專門敷設，改造復雜。針對這一難題，抱著試用的想法，利用已有的控制電纜通道實現遠方測溫的功能，并進行了多次現場實驗和校驗，抽取2009年8月10日對白寨變電站5000KVA三相變壓器進行測溫的一組實驗數據，如表一所示。其中標準溫度（實溫）測量采用高精度的水銀溫度計，由實驗數據可知，測量精度是0.1℃，誤差在±0.5℃以內。實驗結果表明，該遠方測溫系統工作穩定、測量方便、準確度較高，使用控制電纜通道完全能滿足主變測溫的需要。

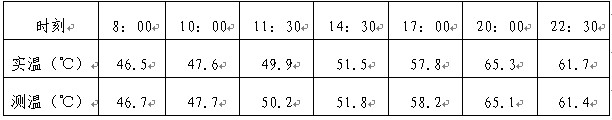

　　                                                                  變壓器油溫的實驗結果（表一）

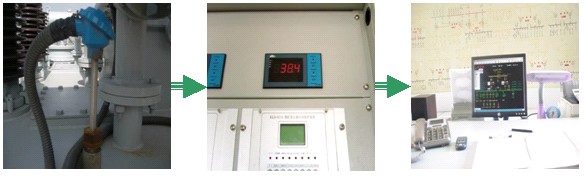

　　�。�3）利用現有的變電站綜合自動化設備平臺，增加油溫數顯模塊，達到和自動化設備連接，同時實現站內保護屏上監測主變溫度。
　　（4）通過變電站綜合自動化模塊和光纖信號傳輸，能夠把數據傳輸?shù)秸{(diào)度中心自動化系統，合理設置主變油溫報警參數，進一步實現主變油溫異常報警。
　　
　　
　　
　　
　　
　　
　　
　　
　　
　　4、效益分析

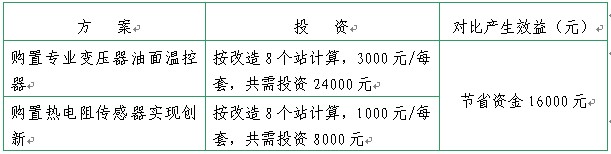

　�。�1）資金效益分析（表二）


　　　�。�2）勞動力和車輛等間接效益分析
　　按照操作隊對無人值守站油溫巡視每周一次和車輛等綜合計算，可間接節余資金每年5000元左右。


　　4、結束語
　　通過對主變油溫遠方監控系統的改進和實施，解決了主變溫度的傳統傳輸模式，完全可以解決不能全天候油溫監測的弊端，調度值班員可時刻監測油溫是否出現異常，無人值守站主變運行將更加可靠、安全。
