摘要：隨著電網的不斷發展，技術的不斷更新，新操作模式不斷出現，微機防誤閉鎖系統適應潮流，不斷自身強化和完善，深度和廣度進一步擴展，向更加專業更人性化方向發展。為綜合自動化改造和無人值班站防誤操作提供了技術手段和保障。防止電氣誤操作裝置發展成為電力自動化技術的一項重要獨立分支，可以預見，隨著科技的不斷進步，五防系統集成化程度將不斷提高，功能更為強大，電腦鑰匙將會向智能化、CDMA/GPRS網絡化方向發展，微機防誤技術將超越變電站的范疇，廣泛應用到配網、調度監控中心等，防誤閉鎖技術已經成為保障電力安全生產的重要措施之一。
　　關鍵詞：電氣防誤操作；電網；措施
　　
　　1微機防誤裝置在運行中存在的一些問題
　　五防裝置雖然給變電站的安全運行提供了強有力的保障，而五防裝置也存在因故障無法正常使用的情況，必須配備萬能解鎖鑰匙，緊急解開需要操作設備上的五防鎖具，由于解鎖鑰匙不帶任何防誤手段，“一把鑰匙開N把鎖”，即一旦拿解鎖鑰匙操作了，就不能保證操作的可控性，就很有可能由于濫用解鎖鑰匙造成誤操作事故。
　　變電站另一個電氣操作的危險點在于臨時接地線的使用，所謂臨時接地線，是游離于五防地線之外臨時安裝的接地線，運行人員往往遺忘現場安裝的臨時接地線，造成帶接地線合閘的惡性誤操作事故屢屢發生。據不完全統計，臨時接地線事故占電網事故的高達60%-70%。
　　同時，變電站綜合自動化控制應用日益廣泛，遠方遙控誤動的課題擺在了我們的面前。由自動化設備引發的事故時有發生，必須引起高度重視。
　　2技術措施探討
　　2.1遙控防誤操作的技術措施探討
　　從自動化系統事故來分析，導致誤遙控的主要原因大致有下面幾種類型：
　　1）軟件出錯
　　2）外界電磁干擾
　　3）系統誤發指令
　　針對遙控操作誤操作問題，目前出于簡單和節約投資上考慮，普遍采用軟閉鎖方式，即：監控系統與五防裝置通信，微機防誤閉鎖裝置對監控的遙控命令進行審核，達到防止監控系統誤操作的目的。
　　是否可以對監控遙控點采用硬接點閉鎖？從理論上應是可行的。比如我們可以在遙控出口回路中串接防誤閉鎖節點，控制遙控閉鎖繼電器對閉鎖接點吸合，遙控系統才能對該設備進行操作。就可以達到遙控回路的硬閉鎖方式，提高閉鎖的可靠性，下面就分析可行性的設計方案。
　　2.1.1早期軟件閉鎖方式實現防誤功能分析
　　1）結構原理圖如圖1：

　　圖1：軟件閉鎖方式系結構示意圖
　　2）系統工作原理
　　五防系統主機與監控系統通信，采用具備五防閉鎖功能的通信規約對監控機進行軟閉鎖。
　　該閉鎖方式的特點是：
　　a. 投資少、施工量��；
　　b. 軟閉鎖防誤操作，非強制性閉鎖，即沒有硬接點回路。
　　2.1.2硬接點閉鎖方式實現防誤功能分析
　　1）系統組成，見圖2：

　　圖2：硬接點閉鎖方式系結構示意圖
　　 該系統由五防主機、遙控閉鎖系統、電腦鑰匙、鎖具等主要部分組成；對于遙控設備采用遙控閉鎖繼電器閉鎖（如斷路器、刀閘等），對于手動設備采用編碼掛鎖閉鎖。
　　 遙控閉鎖控制器可以采用RS-232或以太網通訊接口與五防主機通訊，接收五防主機的解閉鎖命令，實現對遙控閉鎖繼電器的控制和管理功能
　　 遙控閉鎖控制器可采用單總線技術控制遙控閉鎖繼電器，遙控閉鎖控制器之間以采用RS-485的方式進行級聯。
　　
　　2）遙控閉鎖繼電器接線原理

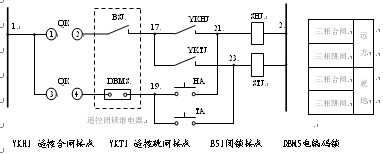

　　該系統采用遙控閉鎖繼電器對可遠方遙控操作的電動設備（斷路器和隔離開關）實施強制性閉鎖（閉鎖接點BSJ和遙控接點YKHJ/YHTJ串聯），電氣閉鎖回路原理圖見圖3。

　　圖3：遙控閉鎖電氣回路原理示意圖
　　
　　
　　3）系統工作原理
　　系統可采用雙機確認機制來確保發出指令的可靠性，即監控、五防雙機防止誤發指令，確保遙控安全。防誤主機經遙控閉鎖控制器向遙控閉鎖繼電器發送解鎖命令，控制設備分合，實現被控設備帶防誤的遙控操作；操作完畢后，當監控系統采集到被控設備操作變位信號后，將設備狀態發送給防誤主機，斷開該設備的遙控閉鎖繼電器接點，同時自動對下一步待操作設備進行解鎖。
