摘要：外墻外保溫混凝土多孔磚砌體是一種新型的節能墻體，介紹了混凝土多孔磚的原材料及性能指標，并從各類砌體強度、性能對比到施工等因素對有效阻止裂縫產生的機理進行
　　分析。指出此種墻體的應用前景。
　　關鍵詞：混凝土多孔磚,外保溫,墻體裂縫,應用
　　一、前言
　　改善大氣環境、提高人們生存質量，“可持續發展”戰略已被人們廣泛接受，建筑節能（提高建筑中的能源利用率），保護耕地，降低生產建筑材料本身的能耗，提高建筑物的保溫隔熱能力，已成為國家的既定政策。采暖地區要求節能50%，而一些大城市正向著節能目標65%邁進。混凝土多孔磚是一種新型墻體材料，它具有原材料料豐富，生產工藝簡單，可自然養護，并且混凝土多孔磚砌體具有和粘土多孔磚砌體相同的各項強度指標、構件承載力和抗震性能等優勢。混凝土多孔磚外墻做外保溫，它可以有效的保證基層墻體、減少熱橋、露點的產生，具有良好的熱工性能，不占用使用面積，并且在有效防止新型墻體材料出現“裂、滲、漏”方面起到了重要作用。在沈陽市建委組織的“已建節能住宅”的調研中［1］，外墻外掛單面鋼絲網架聚苯板外抹砂漿、外保溫復合夾芯節能墻體的裂縫問題成為普遍現象。而遼陽市的試點工程遼陽縣農電局兩棟職工住宅，利用混凝土多孔磚外墻外保溫節能墻體，2001年11月竣工，至今未發現任何裂縫（包含龜裂）問題。而且，住戶反饋，室內環境舒適。由此可見，分析墻體的混凝土多孔磚的物理力學性能、外保溫墻體的施工及未產生裂縫的原因具有一定的現實意義。
　　二、基層墻體原材料及性能指標（試點工程所用）
　　1、混凝土多孔磚外觀尺寸
　　混凝土多孔磚的基本規格尺寸為240mm×115mm×90mm。與《承重空心磚》（JC196—75）標準規定的黏土空心磚KP—1的尺寸相同。
　　2、原材料
　　水泥：符合硅酸鹽水泥、普通硅酸鹽水泥、礦渣硅酸鹽水泥、火山灰質硅酸鹽水泥及粉煤灰硅酸鹽水泥復合硅酸鹽水泥（GB175—1999，GB1344—1999，GB12958—1999）的規定。
　　砂石料：符合建筑用砂、建筑用卵石碎石（GB/T14684—1993，GB/T14658—1999）的規定。
　　外加劑：符合混凝土外加劑（GB/8076—1997）的規定。
　　3、性能指標
　　混凝土多孔空心磚
　　混凝土多孔空心磚為混凝土材料，其材料性能與普通混凝土小型空心砌塊相同，外形尺寸同燒結多孔磚，混凝土多孔磚遼陽市遼陽縣電力預制廠企業標準（Q/LDY）與《燒結多孔磚》（GB13544—2000）、《普通混凝土小型空心砌塊》（GB8239—1997）對比（見表1）。

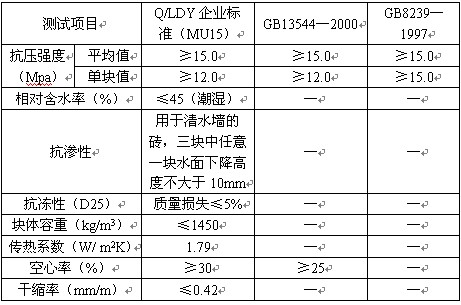

　　表1混凝土多孔磚物理力學性能
　                                     　　
　　混凝土空心磚傳熱系數與實心黏土磚砌體相當，其本身是一種良好的保溫隔熱材料。
　　砂漿
　　采用普通混合砂漿摻加少許減水劑。
　　三、外保溫系統主要原材料
　　聚苯板、耐堿型玻璃纖維網格布、膠粘劑、錨栓、抹面膠漿及涂料與保溫系統相容，所采用的附件如密封膏、密封條、包角條、包邊條、蓋口條等其性能指標應符合相關標準［2］。
　　四、外墻外保溫混凝土多孔磚未出現裂縫的原因分析
　　節能墻體裂縫問題限制了新型建材的進一步應用，其一直困擾著廣大工程技術人員，裂縫的產生涉及天文、地理、人為的設計、施工等諸多方面的影響，對于本試點工程未開裂原因的分析，僅從材料本身因素及施工進行分析。
　　1、混凝土多孔磚的抗拉、抗剪強度高
　　利用現行《砌體結構設計規范》（GB5003—2001），采用塊材強度為MU15、砌筑砂漿為M5和M10兩種強度的砌筑砂漿，對混凝土多孔磚、燒結多孔磚、混凝土砌塊的砌體抗壓強度、彎曲抗拉強度、和抗剪強度設計值進行對比，（見表2）來分析由于抗剪及抗拉強度方面裂縫的原因。

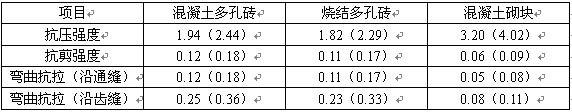

　　                                      表2不同砌體的強度設計值對比表［3］


　　　（上表中括號中數值表示M10砌筑砂漿的砌體強度設計值）
　　由表2比較：混凝土多孔磚抗壓強度介于燒結多孔磚和混凝土砌塊之間，略高于燒結多孔磚；而抗剪強度、彎曲抗拉（沿通縫、沿齒縫）均高于其它兩種砌體。混凝土多孔磚的抗拉、抗剪能力有效地限制了由于砌體抗剪、抗拉強度不足產生的墻體裂縫。
　　2、混凝土多孔磚砌體的彈性模量、線脹系數和收縮率
　　混凝土多孔磚的彈性模量E較接近與混凝土小型空心砌塊，它的材質與混凝土砌塊相同，因此，按照《砌體結構設計規范》中的混凝土砌塊砌體線膨脹系數α的規定值作為燒結多孔磚的線膨脹系數為10×10-6/。C。混凝土多孔磚的收縮率為0.39~0.42mm/m。對由于溫度變化Δt產生的溫度應力σ＝EαΔt及其它砌體的E、α可以得出，混凝土多孔磚在控制溫度變化及材料本身收縮方面并不占優勢。但混凝土多孔磚砌體外墻做了外保溫，有實驗證明［4］，具有外墻外保溫體系的房屋墻體在突遇寒潮的情況下內外表面溫度保持了較好的一致性。因此在相對小的溫差的條件下，就有效的阻止了裂縫的產生。
　　3、基層墻體施工
　　混凝土多孔磚砌體的施工及構造措施按砌體結構規范和規程進行設計施工，并參照相關資料［5］。混凝土多孔磚保證廠內養護28天，砌筑將混凝土多孔磚半盲孔面（鋪漿面）向上砌筑，保證了水平灰縫砂漿飽滿度，可以有效提高抗剪、抗裂能力。混凝土多孔磚墻體采用“一順一丁”240墻厚。
　　4、外保溫系統施工
　　外保溫系統設計、施工現可參照中國建筑標準設計研究所出版的《外墻外保溫建筑構造》（一），（02J121—1）。試點工程外縱墻外貼EPS板（表觀密度18kg/m3）50厚，山墻外貼EPS板70厚，EPS外保溫墻體施工按照遼寧省建筑標準設計建筑構造圖集《EPS外保溫墻體構造》（遼1999J107）說明及相關節點。采用耐堿玻璃絲對墻體抹灰的龜裂起到一定的作用。
　　五、結束語
　　混凝土多孔磚生產不毀田，能耗低，外墻外保溫有效地提高了能源利用率，符合我國節土節能的基本國策。遼陽市5層混凝土多孔磚試點住宅，外墻采用外貼EPS、240厚混凝土多孔磚墻體，與相同平面的磚混結構房屋進行技術經濟分析，得出，混凝土多孔磚造價比磚混房屋略高些,若按使用面積計算工程造價及考慮長期發展，它的經濟效益顯著。其造價低于同平面的小框架結構住宅體系。客觀確切地評價某種結構的經濟造價，是一項比較復雜的問題。它因地域、氣候的差異，會有一定的造價差異。即使同一地區也受不同地區材料來源、墻體材料的生產廠家規模大小、施工控制等諸多因素的影響。但在節能、環保的趨勢下，在新型墻體材料普遍出現“裂、滲、漏”的情況下，在北方地區推廣此種墻體有著現實的意義。試點工程得到了住戶的認可，開發商的關注。它具有在寒冷地區繼續推廣的前景。
　　參考文獻
　　
　　［1］ 鑒定材料之三，防止外墻外掛單面鋼絲網架聚苯板外抹砂漿裂縫的應用技術研究，沈陽北方巖棉廠，2003，10.
　　［2］ 中華人民共和國建筑工業行業標準（JG149—2003），膨脹聚苯板薄抹灰外墻外保溫系統.
　　［3］ 《砌體結構設計規范》（GB5003—2001）2002,北京.
　　［4］ 朱艷芳.外墻外保溫系統在不同氣候區域應用的性能，新型建筑材料，2003，4：47-49.
　　［5］ 上海市建筑產品推薦性應用標準《混凝土多孔磚建筑技術規程》，（DBJ/CT009—2001），上海中房建筑設計院、上海奧伯實業有限公司，2001，6.
