摘要:佛山市地處南亞熱帶,屬典型的亞熱帶季風海洋氣候，夏季漫長，太陽輻射強烈，傳統建筑普遍采用遮陽、通風等手段改善室內熱環境。本文對建筑不同遮陽形式下的節能率分析，并提出了適用于夏熱冬暖地區地區的外遮陽設計方法，同時探討了與外遮陽相關的采光、通風等問題。
　　關鍵詞:夏熱冬暖地區，外遮陽，建筑節能
　　0引言
　　佛山地區經濟普遍發達，近年來人們對居住環境舒適性的要求又在逐漸提高，在漫長的夏熱季節普遍使用空調降溫。然而近年來大量的民用建筑特別是住宅受到建筑簡約主義思潮的影響，對于本來能夠發揮巨大節能潛力的建筑遮陽技術的應用沖擊甚重，片面地追求建筑的通透藝術和室內觀景功能需要，無遮陽的大玻璃窗建筑立面比比皆是，屋面受到強烈日照導致防熱防水保護層熱裂、滲漏的現象層出不窮，該地區的民用建筑特別是住宅夏季室內溫室效應加劇，熱環境質量惡化，為降溫而投入的空調能耗巨大。研究表明，該地區居住建筑空調能耗約為7.9kW•h/m2，每年空調期從5～9月約150d，空調普及率按面積算約占70%，空調用電約占住戶用電的40%。外遮陽是建筑節能的有效途徑，國內多位專家學者推崇在南方地區使用。良好的外遮陽設計既能節能，又能調節室內光線分布，還可以豐富建筑立面；外遮陽是夏季隔熱最有效的措施，它反射和吸收了大部分的太陽熱能，避免太陽輻射熱直接進入室內空間，有利于防止室溫升高和波動，達到節能目的。
　　我國頒布的建筑節能設計標準中，提供了外遮陽的遮陽系數計算方法，該方法所用參數是通過多次能耗分析結果擬合而來，該方法可以通過輸入幾種常見外遮陽形式的外形尺寸便捷地計算得到外遮陽系數，但使用該方法只能計算固定遮陽，且遮陽形式遠遠不能滿足實際工程需要。中國建筑科學研究院開發的建筑外遮陽設計分析軟件(ShadePlus)與國家標準圖集相配合(其選形界面見圖1所示)，實現了活動外遮陽的動態計算，并結合DOE-2進行能耗分析，同時提供了大量的外遮陽形式，是建筑師進行外遮陽的設計、節能分析的優秀軟件工具。
　　1居住建筑外遮陽節能性能分析
　　選定一棟未采用外遮陽措施的佛山地區典型新建多層節能住宅建筑作為研究對象，對該建筑布置不同形式外遮陽并進行能耗分析，從而得出外遮陽形式對節能率的影響。住宅只是用來分析采用不同外遮陽形式下的節能率大小，建筑能耗的絕對值并不代表佛山地區的典型住宅能耗值。經過分析計算，該建筑滿足《夏熱冬暖地區居住建筑節能設計標準》(JGJ75-2003)的要求，節能率為53.35%。
　　佛山地區住宅建筑能耗主要為空調制冷能耗，所以有必要了解圍護結構全年冷負荷組成。使用ShadePlus的建筑負荷分析功能，可以方便地得到該建筑模型在沒有采用外遮陽設施下的圍護結構冷負荷分布（見圖1）。分析結果表明，外窗熱輻射占圍護結構全年冷負荷一半以上。
　　
　　

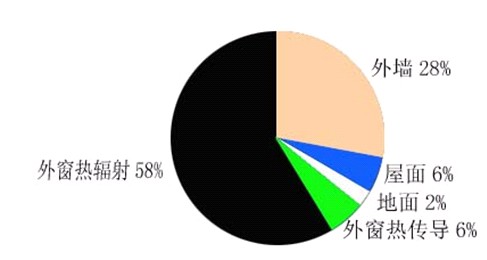

　　圖1節能住宅建筑全年冷負荷構成
　　分別對固定水平外遮陽、活動水平外遮陽、固定百葉外遮陽和活動百葉外遮陽進行能耗分析，分析結果見表1。其中，固定水平外遮陽挑出長度為0.6m，與墻體垂直�；顒�(dòng)水平外遮陽在1月、2月和12月收起。固定百葉外遮陽傾角45°，布滿外窗。智能百葉外遮陽在4～11月根據太陽高度角自動調節，可以遮擋全部太陽直射輻射；其余月份讓全部太陽直射輻射進入室內，以滿足自然采光要求。表格中的南向表示僅在南向布置外遮陽。

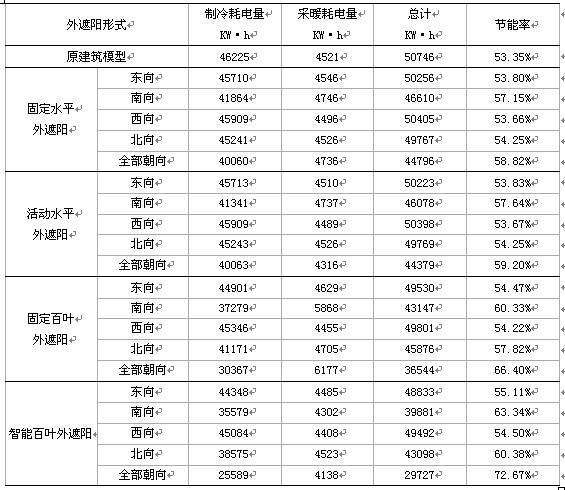

　　                                        表1住宅建筑不同外遮陽形式下的能耗分析


　　分析結果表明，采用固定水平外遮陽，節能率最高可達58.82%，南向遮陽效果最佳，僅南向布置遮陽節能率為57.15%；采用活動水平外遮陽，節能率最高可達59.20%，南向遮陽效果最佳，僅南向布置遮陽節能率為57.64%；采用固定百葉外遮陽，節能率最高可達66.40%，南向遮陽效果最佳，僅南向布置遮陽節能率為60.33%；采用活動百葉外遮陽最為節能，節能率最高可達72.67%，南向遮陽效果最佳，僅南向布置遮陽節能率為63.34%，其次為北向，僅北向布置遮陽節能率為60.38%。
　　2辦公建筑外遮陽節能性能分析
　　選定一棟未采用外遮陽措施的小型新建辦公建筑作為研究對象，對該建筑布置不同形式外遮陽并進行能耗分析，從而得出外遮陽形式對節能率的影響。辦公建筑只是用來分析采用不同外遮陽形式下的節能率大小，建筑能耗的絕對值并不代表佛山地區的典型辦公建筑能耗值。經過分析計算，該建筑滿足《公共建筑節能設計標準》(GB50189-2005)的要求，節能率為51.66%。與住宅建筑相似，辦公建筑的主要能耗亦為空調制冷能耗。使用ShadePlus分析得到該建筑模型在沒有采用外遮陽設施下的圍護結構冷負荷分布。分析結果表明，外窗輻射得熱占圍護結構全年冷負荷60%以上。采用與上述住宅建筑相同的分析方法，得到不同外遮陽形式下的能耗分析結果(見表2)。外遮陽尺寸、活動控制方式均同上述住宅建筑。

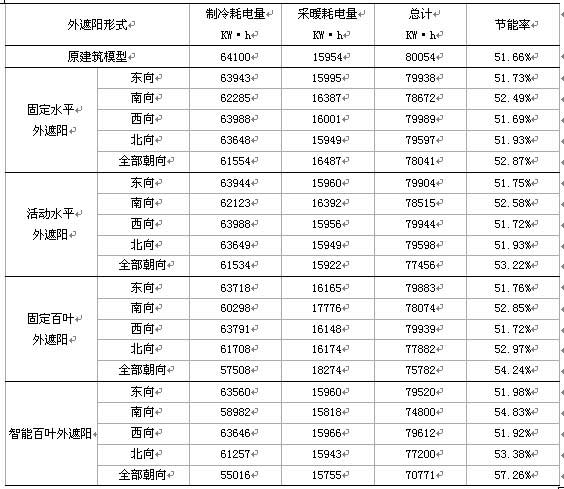

　                                                 　表2辦公建筑不同外遮陽形式下的能耗分析


　　分析結果表明，采用固定水平外遮陽，節能率最高值為52.87%，南向遮陽效果最佳，僅南向布置遮陽節能率為52.49%；采用活動水平外遮陽，節能率最高值為53.22%，南向遮陽效果最佳，僅南向布置遮陽節能率為52.58%；采用固定百葉外遮陽，節能率最高值為54.24%，南向遮陽效果最佳，僅南向布置遮陽節能率為52.85%；采用活動百葉外遮陽最為節能，節能率最高可達57.26%，南向遮陽效果最佳，僅南向布置遮陽節能率為54.83%，其次為北向，僅北向布置遮陽節能率為53.38%。
　　3外遮陽設計方法
　　早期的建筑(20世紀50～80年代)分布比較普遍，建筑建設量和標準均比較低，但在設計和科研人員的共同努力下，仍然做出了很多適合佛山地區氣候特征的建筑窗口遮陽防熱設計的研究和應用，如各種遮陽構造、花格墻等遮陽手段，即有防雨防曬功能，又起到了一定的裝飾效果。20世紀80年代以后，華南地區大量的民用建筑特別是住宅受到歐洲和北美等國家建筑簡約主義思潮的影響，幾乎全面取消了遮陽構造和花格墻。隨著我國建筑節能事業的開展，佛山地區的遮陽設計重新得到建筑師的重視。新材料、新穎的外遮陽形式，與建筑造型完美地結合起來。利用陽臺、雨棚作為水平遮陽構件是最常用的形式，結合百葉外遮陽、活動遮陽等組成綜合遮陽系統，達到更好的節能效果，豐富建筑立面效果，如圖2所示。而計算機技術的發展為遮陽設計提供了更加科學的依據。ShadePlus采用了見圖3所示的設計步驟。該設計方法同樣適用于佛山地區。
　　

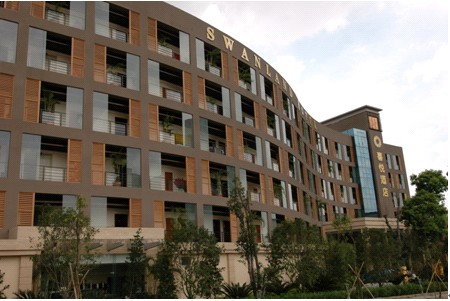

　　                                         圖2建筑外遮陽實拍圖
　　

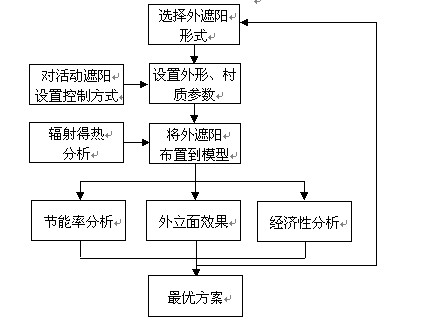

　　　　                           圖3建筑外遮陽設計步驟
　　
　　4外遮陽設計相關問題探討
　　建筑外遮陽對于天然采光有兩方面的影響：一方面，外遮陽措施會減低室內照度水平；另一方面，外遮陽可以阻擋直射陽光進入，或?qū)⑵滢D(zhuǎn)化為比較柔和的漫射光，避免眩光直射工作面，從而滿足人們對照明質量的要求，減少日間人工照明的能耗。因此，如何趨利避害是外遮陽設計要考慮的重要問題。通常，外遮陽對自然通風有一定的阻擋作用，如果設置不當，會使室內風速減弱22%～47%。而設計良好的外遮陽會對建筑通風起到一定的引導作用。外遮陽可能對視線造成遮擋，因此，一般來說應慎用單純的擋板式遮陽。在外遮陽設計中考慮其對視線的遮擋，還需分析建筑物的功能要求、居住者的生活習慣等，以恰當?shù)厥褂猛庹陉柤夹g(shù)。
　　5結論
　　(1)對原節能率為53.35%的多層居住建筑，采用固定水平外遮陽節能率為58.82%；采用活動水平外遮陽節能率為59.20%；采用固定百葉外遮陽節能率為66.40%；采用活動百葉外遮陽最為節能，節能率可達72.67%。南向采用外遮陽效果最佳。
　　(2)對原節能率為51.66%的小型辦公建筑，采用固定水平外遮陽節能率為52.87%；采用活動水平外遮陽節能率為53.22%；采用固定百葉外遮陽節能率為54.24%；采用活動百葉外遮陽節能率可達57.26%。南向采用外遮陽效果最佳。
　　(3)外遮陽設計應該綜合考慮節能、采光、通風、視線等因素。
