所屬欄目:建筑設計論文 發布日期:2010-09-02 11:24 熱度:
摘要:隨著施工技術的進步,為建筑功能的多樣化提供了重要保障。轉換層結構構件作為新的技術處理手段,由于其構件體形龐大,勢必給高層建筑施工帶來一系列新的問題。本文結合汕頭市澄海區宜嘉名都商住樓工程對換層大體積混凝土施工技術進行探討。
關鍵詞:轉換層;大體積混凝土;施工技術;
一、轉換層的關鍵作用
轉換層是一幢住宅建筑物中為滿足不同使用功能,采用不同結構形式相連結的關節點,它既是下部結構的封頂,又是上部結構的“空中基礎”,在整個建筑物結構體系中起著至關重要的連結紐帶作用。轉換層構件一般截面尺寸較大,板式轉換層的厚度多在300cm以上,所以轉換層混凝土的施工必須按大體積混凝土要求進行施工。
二、轉換層大體積混凝土與基礎工程中大體積混凝土的區別
(1)基礎大體積混凝土一般位于基坑內,下面是樁基和原土地基,不存在支撐問題,施工環境較為理想。而轉換層大體積混凝土多在地面以上,處于懸空狀態,支撐問題是轉換層結構的主要問題。
(2)基礎混凝土的各種溫度控制理論和裂縫控制理論比較成熟,而轉換層大體積混凝土目前尚缺乏成熟的理論,只能參考基礎大體積混凝土理論考慮。
(3)基礎大體積混凝土下底面幾乎不受外界溫度影響,而轉換層大體積混凝土幾乎所有的面都受外界溫度變化的影響,外界溫度的較大波動都有可能引起混凝土溫度裂縫的產生。
三、轉換層大體積混凝土的施工工藝
宜嘉名都商住樓工程第22幢建筑面積7833.33m2,由十六層標準層和一、二層停車場兩部分組成,第3層設置厚板轉換層,轉換層板厚為450mm。厚板的受力鋼筋為雙層雙向22@12O鋼筋。厚板及混凝土強度等級為C50配合比如表1,混凝土一次澆筑成型。
表1高層商住樓的混凝土配合比
注:①本配合比所使用材料為干材料,根據材料實際含水量情況隨時進行現場調整。
3.1轉換層混凝土的配合比設計
(1)水泥的選用:優先選用水化熱低的42.5MPa,礦渣硅酸鹽水泥或火山灰硅酸鹽水泥:摻入粉煤灰或沸石粉,降低水泥的用量,使用水化熱相應降低;摻入減水劑,減少水的用量,使混凝土緩凝推遲水化熱峰值的出現,延長升溫階段,達到混凝土表面溫度峰值梯度減小的目的。
(2)粉煤灰:為了減少水泥的用量,可摻入水泥用量10%的粉煤灰取代水泥,粉煤灰不得超過《礦渣硅酸鹽水泥、火山灰質硅酸鹽水泥、粉煤灰質硅酸鹽水泥)(GB1344—85)所規定的最高限量。
(3)減水劑:為了滿足和易性和減緩水泥早期水化熱發熱量的要求,宜在混凝土中摻入適量的緩凝型減水劑。常用的有木質素減水劑、樹脂減水劑等。在轉換層大體積混凝土加入的主要是木質素磺酸鈣(又稱M型減水劑),在保持混凝土配合比不變情況下,摻與水泥質量0.2~0.3%的M型減水劑可使坍落度提高10mm左右;保持混凝土的抗壓強度和坍落度不變,一般可節約水泥8~1O%;保持混凝土坍落度和水泥用量不變,其減水率為1O%左右,抗壓強度提高1O~15%。
(4)其它外加劑:除了加入減水劑外,轉換層混凝土還可根據需要加入其它外加劑如引氣劑、膨脹劑(JEA膨脹劑)、泵送劑、杜拉纖維、鋼纖維、聚丙烯纖維等。
3.2轉換層混凝土的澆筑

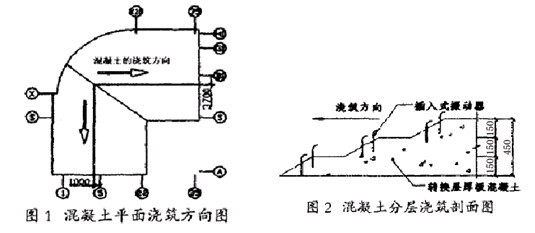

(1)混凝土的澆筑方向應先中間、后周邊,向兩個方向推進(如圖1),轉換梁、板混凝土采用“一個坡度,薄層澆筑,一坡到頂,循序漸進”的原則(如圖2)。一方面,這樣澆筑加大了混凝土部分工作面的面積,有利于混凝上部分水化熱排出,另一方面,也有利于降低混凝土澆筑時模板的側壓力。
(2)節點部位的保證措施。轉換層中梁、柱、墻節點部位鋼筋過于密集,為確保此部位的混凝土澆筑密實,須采取以下措施:
①采用同標號的細石混凝土澆筑上述部位;
②對局部鋼筋過于密集處要作適當調整,確保插入式振動器有足夠的工作界面;
③澆筑過程中安排專人檢查墻、柱等豎向結構的側模,如發現墻、柱混凝土澆筑到位后模板經敲擊發出空響聲,則應立即通知混凝土澆筑人員,對此部位加強振搗,并補澆混凝土,確保混凝土澆筑密實;
(3)大體積混凝土的測溫極其重要,轉換層混凝土澆筑可以通過測溫來了解混凝土的內部變化情況。測溫的方法是通過在混凝土的內部埋設熱電阻傳感器,用測溫儀進行量測。根據混凝土水化熱溫升規律確定測溫時間大約為1O~14d,測溫分為兩個階段。第一階段為升溫階段,自混凝土終凝后開始測溫至混凝土的最高溫度;第二階段為降溫階段,自混凝土最高溫度到混凝土中心溫度為4OºC左右。各測點測量溫度,前72h每3h測一次,72h后每6h測一次,并做好測溫記錄,及時分析測溫結果,以便調整混凝土的養護措施。
(4)混凝土的養護。轉換層混凝土初凝后、上表面立即覆蓋塑料薄膜和草袋子并澆水養護,不宜澆水過多,保持混凝土的濕潤即可。厚板側面及底面采用保留模板的方法養護,部分鋼模板的部位要采用外包塑料薄膜和干草袋的方法保溫,養護時間不少于14d。
四、大體積混凝土溫度控制措施
混凝土采取保溫養護,為了減少混凝土內外溫差,延緩收縮和散熱時間(即使后期緩慢地降溫),使混凝土在緩慢的散熱過程中獲得必要的強度來抵抗溫度應力,同時降低變形變化的速度,充分發揮材料的徐變松馳特性,有效的消減約束應力,使之小于該齡期抗拉強度,防止內外溫差過大并超過允許的界限(一般為20~25ºC),導致出現溫度裂縫,而采取在混凝土裸露表面適當覆蓋保溫材料。保溫法溫控計算包括選定保溫材料、計算保溫材料需要的厚度。
其計算根據熱交換原理,假定混凝土的中心向混凝土表面散失熱量,等于混凝土表面保溫材料應補充的發熱量。
這種保溫方法大多采用在表面覆蓋1~2層草袋(或草墊、下同),或一層塑料薄膜加一層草袋。可使混凝土外表與外界氣溫差縮小到1O℃以內,同時可減少混凝土表面熱擴散,充分發揮混凝土強度的潛力和松馳作用,使應力小于抗拉強度;另一方面能保持適度的濕養護(或澆少量的水濕潤),有利于水泥的水化作用順利進行和彈性模量的增長;前者可提高混凝土早期的抗拉搶渡,防止表面脫水;后者可增強抵抗變形能力。大量的工程實踐證明,保溫養護對防止大體積混凝土結構出現有害深裂縫或貫穿性溫度收縮裂縫是有效的。
本工程實例采用一層草袋和一層塑料布基本上可以滿足保溫要求。
結語
由于轉換層混凝土的施工是大體積混凝土施工,所以幾平所有文獻資料都認為轉換層混凝土的施工主要是防止裂縫問題。就作者調查過的有限工程實例而言,到目前為止還未發現有任何一個工程的轉換層的混凝土表面出現超出規范要求的裂縫,比一般的結構樓層質量要好的多。這可能是由于在作業過程中充分重視的原因,從而也可以肯定鋼筋混凝土結構的施工質量好壞對控制裂縫起著至關重要的作用。
只要對轉換層大體積混凝土施工過程認真進行質量控制,并精心做好后期的保溫養護工作,轉換層大體積混凝土的質量就能得到保證。
