建筑施工用鋼管腳手架淺析

所屬欄目:建筑設計論文 發布日期:2010-09-02 14:26 熱度:

  摘要:本文主要介紹了建筑施工用鋼管腳手架的發展情況、不同類型的特點,根據其特點選擇合理的鋼管腳手架方案。本文還就作為安全設施的鋼管腳手架討論其在裝拆和使用過程中可能發生的事故及其防范,也討論了鋼管腳手架搭設的混凝土支模架的安全問題。
  關鍵詞:建筑施工、鋼管腳手架、門式鋼管腳手架、扣件式鋼管腳手架、碗扣式鋼管腳手架
  0前言
  鋼管腳手架起源于20世紀初的英、美、德等國家,在逐步發展中工藝逐漸成熟,因其具有抗腐蝕、耐高溫,強度高、表面精美、百分之百可回收等無與倫比的良好性能,被廣泛應用于建筑、交通、能源、石化、環保、城市景觀、醫療、餐飲等各個領域,逐漸被人們所接受,也越來越多地走進尋常百姓的日常生活。
  中國在1949年前和50年代初期,施工腳手架都采用竹或木材搭設的方法。60年代起推廣扣件式鋼管腳手架。80年代起,中國在發展比較先進的、具有多功能的腳手架系列方面的成就顯著,如門式腳手架系列,碗扣式鋼管腳手架系列,年產已達到上萬噸的規模,并已有一定數量的出口。
  長期以來,由于鋼管腳手架本身及其構造技術和使用安全管理工作處于較為落后的狀態,致使事故的發生率較高。有關統計表明:在中國建筑施工系統每年所發生的傷亡事故中,大約有1/3左右直接或間接地與鋼管腳手架及其使用的問題有關。
  1概述及分類
  1.1何謂鋼管腳手架
  鋼管腳手架指施工現場為工人操作并解決垂直和水平運輸而搭設的各種鋼管腳手架支架。建筑界的通用術語,指建筑工地上用在外墻、內部裝修或層高較高無法直接干活的地方。主要為了施工人員上下干活或外圍安全網維護及高空安裝構件等。也就是通常所說的“搭架子”。
  1.2目前在建筑施工中,較為普遍采用的腳手架形式有以下六種:
  (1)落地式全高腳手架;
  (2)吊籃;
  (3)掛腳手架;
  (4)挑腳手架;
  (5)附墻升降式腳手架;
  (6)整體提升腳手架;
  此外,還有其它一些形式,例如:國內有采用自制型鋼橋式腳手架,也有某些國外采用齒條電驅動方式升降的橋式升降作業臺。
  1.3鋼管腳手架的種類
  鋼管腳手架中又分門式鋼管腳手架、扣件式鋼管腳手架、碗扣式鋼管腳手架和、承插式鋼管腳手架、還有各式各樣的里腳手架、掛挑腳手架以及其它鋼管材料腳手架等。本文主要介紹使用量較大的前三種。

  (1)門式鋼管腳手架

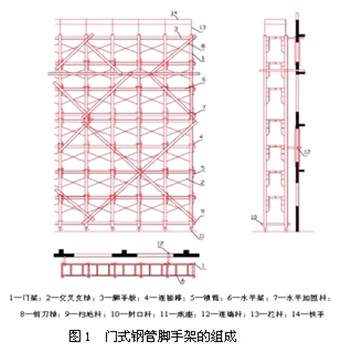

  按照標準JGJ128-2000《建筑施工門式鋼管腳手架安全技術規范》中定義,門式鋼管腳手架是指以門架、交叉支撐、連接棒、掛扣式腳手板或水平架、鎖臂等組成基本結構,再設置水平加固桿、剪力棒、掃地桿、封口桿、托座與底座,并用連墻桿與建筑物主體結構相連的一種標準化腳手架。門式鋼管腳手架的組成,如圖1所示。
  1)門式鋼管腳手架優點:
  ①門式鋼管腳手架幾何尺寸標準化。
  ②結構合理,受力性能好,充分利用利用鋼材強度,承載能力高。
  ③施工中裝拆容易、架設效率高,省工省時、安全可靠、經濟適用。
  2)門式鋼管腳手架缺點:
  ①因門式鋼管腳手架為標準構件,受其自身寬度和每組長度的約束,對平面布置有一定限制,從而影響其使用范圍。
  ②交叉支撐易在中鉸點處折斷。
  ③定型腳手板較重。
  ④價格較貴。
  3)門式鋼管腳手架的用途:
  ①構造定型腳手架。
  ②作粱、板構架或模板的支撐架(承受豎向荷載)。
  ③底部加滑輪可構造活動工作臺;
  (2)扣件式鋼管腳手架

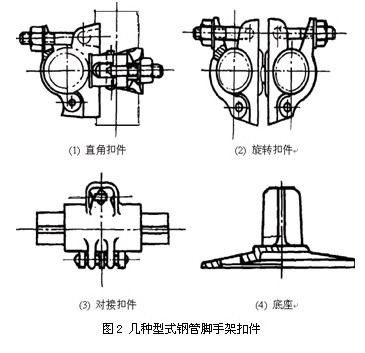

  結合JGJ130-2001《建筑施工扣件式鋼管腳手架安全技術規范》及GB15831-2006《鋼管腳手架扣件》,扣件式鋼管腳手架是指以可鍛鑄鐵制作特定型式的扣件、建筑工程中鋼管(公稱外徑Φ48mm、Φ51mm)、腳手板為組成基本結構,再設置底座、立桿、水平桿、掃地桿,并用連墻件與建筑物主體結構相連的一種腳手架。主要幾種鋼管腳手架扣件,如圖2所示。

  1)扣件式鋼管腳手架的優點:
  ①承載力較大。當腳手架的幾何尺寸及構造符合規范的有關要求時,一般情況下,腳手架的單管立柱的承載力可達15kN~35kN(1.5tf~3.5tf,設計值)。
  ②裝拆方便,搭設靈活。由于鋼管長度易于調整,扣件連接簡便,因而可適應各種平面、立面的建筑物與構筑物用腳手架。
  3)比較經濟。加工簡單,一次投資費用較低;如果精心設計腳手架幾何尺寸,注意提高鋼管周轉使用率,則材料用量也可取得較好的經濟效果。
  2)扣件式鋼管腳手架的缺點:
  ①扣件(特別是其配套的螺栓)容易丟失。
  ②節點處的桿件為偏心連接,靠抗滑力傳遞荷載和內力,因而降低了其承載能力。
  ③扣件節點的連接質量受扣件本身質量和工人操作的影響顯著。
  3)鋼管腳手架扣件的用途:
  ①構筑各種形式的腳手架、模板和其它支撐架。
  ②組裝井字架。
  ③搭設坡道、工棚、看臺及其它臨時構筑物。
  ④作其它種腳手架的輔助,加強桿件。
  (3)碗扣式鋼管腳手架

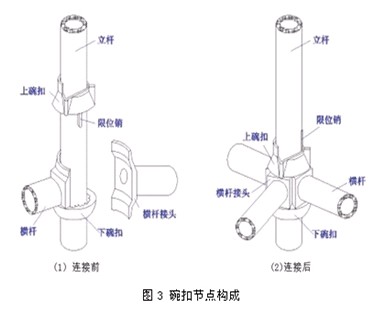

  按照標準JGJ166-2008《建筑施工碗扣式鋼管腳手架安全技術規范》,碗扣式鋼管腳手架是指以碗扣節點(由上碗扣、下碗扣、限位銷和橫桿接頭等組成)、立桿、橫桿和腳手板等組成基本結構,再設置斜桿、挑梁、可調托撐與可調底座,并用連墻桿與建筑物主體結構相連的一種標準化腳手架。其中立桿碗扣節點間距應按0.6m模數設置。碗扣式鋼管腳手架的碗扣節點構成,如圖3所示。

  (1)碗扣式鋼管腳手架的優點:
  ①多功能。能根據具體施工要求,組成不同組架尺寸、形狀和承載能力的單、雙排腳手架,支撐架,支撐柱,物料提升架,爬升腳手架,懸挑架等多種功能的施工裝備。也可用于搭設施工棚、料棚、燈塔等構筑物。特別適合于搭設曲面腳手架和重載支撐架。
  ②施工效率高。常用桿件中最長為3130mm,重17.07kg。整架拼拆速度比常規快3~5倍,拼拆快速省力,工人用一把鐵錘即可完成全部作業,避免了螺栓操作帶來的諸多不便。
  ③承載力大。立桿連接是同軸心承插,橫桿同立桿靠碗扣接頭連接,接頭具有可靠的抗彎、抗剪、抗扭力學性能。而且各桿件軸心線交于一點,節點在框架平面內,因此,結構穩固可靠,承載力大。(整架承載力提高,約比同等清況的扣件式鋼管腳手架提高15%以上)。
  ④安全可靠。接頭設計時,考慮到上碗扣螺旋摩擦力和自重力作用,使接頭具有可靠的自鎖能力。作用于橫桿上的荷載通過下碗扣傳遞給立桿,下碗扣具有很強的抗剪能力(最大為199kN)。上碗扣即使沒被壓緊,橫桿接頭也不致脫出而造成事故。同時配備有安全網支架,間橫桿,腳手板,擋腳板,架梯。挑粱.連墻撐等桿配件,使用安全可靠。
  ⑤加工制作簡單。主要構件為外徑Φ48mm、牌號Q235焊接鋼管,制造工藝簡單,可直接對現有扣件式腳手架進行加工改造,不需要復雜的加工設備。
  ⑥不易遺失,后期維護成本低,循環利用率高。無零散易丟失構件扣件,把構件丟失減少到最小程度。腳手架構件在使用中幾乎不損耗,可循環利用。
  ⑦便于管理,易于運輸。構件堆放整齊,便于搬運、運輸和現場材料管理,滿足文明施工要求。
  2)碗扣式鋼管腳手架的缺點:
  ①橫桿為幾種尺寸的定型桿,立桿碗扣節點間距按0.6m模數設置,使構架尺寸受到限制。
  ②一次建筑施工成本較高。
  3)碗扣式鋼管腳手架的用途:
  ①構筑各種形式的腳手架、模板和其它支撐架。
  ②組裝井字架。
  ③搭設坡道、工棚、看臺及其它臨時構筑物。
  ④構造強力組合支撐柱或和承受橫向力作用的支撐架。

  2鋼管腳手架的選用
  根據工程特點合理選擇腳手架方案,對施工企業具有較大的實用性和經濟性。在選擇時,根據不同類型的鋼管腳手架的特點,充分考慮工作原理、適用性、靈活性和經濟性等,并對其進行分析對比。
  在工業與民用建筑施工中采用的落地(底撐)門式鋼管腳手架的搭設高度按照準施工荷載標值不得大于60m。扣件式鋼管腳手架施工前,應按規范對腳手架結構構件與立桿地基承載力進行設計計算。采用碗扣式鋼管腳手架的設計應采用結構計算簡圖進行整體結構穩定性分析,確保架體為幾何不變體系,并必須編制專項設計方案。鋼管腳手架設計計算及要求可參考相關的標準規范,本文不作展開。

  3建筑施工用鋼管腳手架注意事項
  3.1裝拆和使用過程中可能發生的事故及其防范
  (1)應注意搭設時的架體穩定性。特別一些特殊架體,如當一個井字架為兩幢樓服務時,兩幢樓之間要搭設過道。這種過道架子窄窄的,卻很高,工程是六層樓的,它有六層高,工程是八層的它就有八層高。要有計算書,要有搭設方案。
  (2)應注意鋼管腳手架周邊危險源。如電線(特別是高壓電線)、施工過程產生的火源(如焊接火花)等。
  (3)應佩戴必要的安全防護用品,如安全帽、安全帶、工具袋等。
  (4)制定嚴格的施工制度,對施工人員進行培訓,強化安全意識。
  3.2鋼管腳手架搭設的混凝土支模架的安全問題
  (1)作為混凝土支模的鋼管腳手架必須進過設計和驗證,以防止出現承載力不足而發生倒塌事故。
  (2)混凝土支模架在一定荷載以上或一定高度以上的可以考慮以型鋼代替鋼管支模,或混凝土實在太厚時考慮分層澆搗,等第一層澆筑的混凝土達強度后再澆上一層混凝土,以一一層鋼筋混凝土分擔上一層混凝土的份量,減輕支模架的荷載。
  (3)拆卸鋼管腳手架應進行。不可為盲目追求施工速度,在混凝土強度未完全形成的情況強行拆卸支模。

  4結語
  鋼管腳手架作為一種新型的腳手架型式,在建筑施工中起到不可或缺的作用。應用時應符合各國家標準規范的要求,必須認真做好設計和選用工作。建筑施工的過程中應注意事故防范和強化安全意識。
  鋼管腳手架總的趨勢是向著輕質高強結構、標準化、裝配化和多功能方向發展。搭設工藝將逐步采用組裝方法,盡量減少或不用扣件、螺栓等零件;材料也將逐步采用可循環利用的焊接鋼管、薄壁型鋼、鋁合金等金屬材料。
  參考文獻:
  [1]JGJ128-2000建筑施工門式鋼管腳手架安全技術規范[S].
  [2]JG13-1999門式鋼管腳手架[S].
  [3]JGJ130-2001建筑施工扣件式鋼管腳手架安全技術規范[S].
  [4]GB15831-2006鋼管腳手架扣件[S].
  [5]JGJ166-2008建筑施工碗扣式鋼管安全技術規范[S].
