【摘要】通過實例表述了基礎平面控制測量中的實際問題，及串線法的應用。
　　【關鍵詞】基礎，平面控制，串線法，高程控制
　　
　　一．高層建筑必須建立施工控制網。一般建立施工方格控制網較為實用，使用方便，精度可以保證，自檢也方便。建立施工方格控制網，必須從整個施工過程考慮，打樁、挖土、澆筑基礎墊層和建筑物施工過程中的定軸線均能應用所建立的施工控制網。由于打樁、挖土對施工控制網的影響較大，除了經常復測校核外，最好隨著施工的進行，將控制網延伸到施工影響區之外。但是由外部控制點（或施工控制點）向基礎表面引測時如果采用流水作業法施工，當?shù)谝粚拥闹�子立好后，馬上開始砌筑墻壁時，標樁與基礎之間的通視很快就會阻斷。由于高層建筑的基礎尺寸較大，因而就不得不在高層建筑基礎表面上做出許多要求精確測定的軸線。而所有這一切都要求在基礎上直接標定起算軸線標志。使定線工作轉向基礎表面，以便在其表面上測出平面控制點。
　　圖4-160所示為某一高層層面軸線投點圖，根據施工控制軸線8、11、D主要軸線，儀器架設在⑧，后視○8'投點，架在D'后視D'投點，此交點為8/D'。以同樣方法交出11/D'，此兩個主要軸線點定出后，必須再進行檢查，看測出之交角是否滿足精度要求180°±10"和90°±6"，再用精密丈量的方法求得實際定出的距離，再與設計距離比較是否滿足精度要求，如果超限則必須重測。精度要求由設計部門提出或甲方提出，一般規定基礎面上的距離誤差在±5mm以內。當高層建筑施工到一定高度后，地面控制點無法直接投線時，則可利用事先在做施工控制網投至遠方高處紅三角標志作為控制。圖4-161所示為某高層建筑施工到8層時用遠方高處的紅三角，用串線的方法定出8層基礎面的控制點。
　　

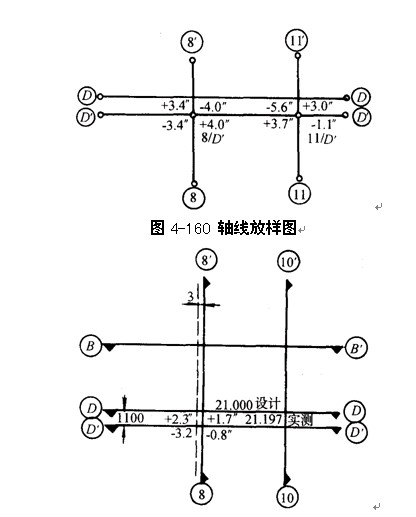

　　                                                                       圖4-160軸線放樣圖
　　
　　圖4-1618層底板的軸線投放
　　串線法是利用三點成一直線的原理。如圖4-161若測定8軸線，將儀器安置在8/D'處（目估），將望遠鏡照準8紅三角，倒轉望遠鏡測出8'紅三角的偏差值，松動儀器中心螺栓，移動儀器大約偏差值的1/2，再照準8目標、固定度盤，倒轉望遠鏡照準8'目標。這樣往返測量多次，使儀器中心嚴格歸化到8軸線上，最后測定8軸線的直線角是否滿足180°±10"。如測角已滿足180°±10"，即儀器中心已置于8軸線上，可以在建筑面上投放軸線。
　　由我公司承建的山水黔城高七區4#樓基礎為人工挖孔樁，孔樁的定位放線時根據孔樁中心的坐標利用全站儀完成的，而基礎地板以上的控制線都必須根據相應軸線上的兩孔樁的中心放出，而在一孔樁中心架經緯儀后視另一孔樁中心時，由于孔樁孔徑太大，或者孔樁周圍地勢較差，不具備架設經緯儀的條件時，我們也是將經緯儀架設在兩孔樁的中間利用串線的方法完成的。
　　當用外控法投測軸線時，應每隔數層用內控法測一次，以提高精度，減少豎向偏差的積累。為保證精度應注意以下幾點：
　　（1）軸線的延長控制點要準確，標志要明顯，并要保護好。
　　（2）盡量選用望遠鏡放大倍率大于25倍、有光學投點器的經緯儀，以T2級經緯儀投測為好。
　　（3）儀器要進行嚴格的檢驗和校正。
　　（4）測量時盡量選在早晨、傍晚、陰天、無風的氣候條件下進行，以減少旁折光的影響。
　　二．建筑物基礎上的高程控制
　　基礎上高程控制的用途，是利用工程標高保證高層建筑施工各階段的工作。高程控制水準點必須滿足基礎整個面積之用，而且還要有高精度的絕對標高。必須用二等水準測量確定水準標面的標高。水準網的主要技術要求按工程測量規范，必須把水準儀置于兩水準尺的中間，II等水準前后視距不等差不得超過1m，III等水準前后視距不等差不得大于2m，IV等水準前后視距不等差不得大于4m。如果采用帶有平行玻璃板的水準儀并配有銦鋼水準尺時，那就利用主副尺讀數。主副尺的常數一般為3.01550，主副尺之讀數差≤±0.3mm，視線距地面高不應小于0.5m。如果無上述儀器，就采用三絲法，這種方法不需要水準氣泡兩端的讀數。基礎上的整個水準網附合在2~3個外部控制水準標志上。
　　水準測量必須做好野外記錄，觀測結束后及時計算高差閉合差，看是否超限，如II等水準允許線路閉合限差為4或1（L為公里數、n為測站數）。結果滿足精度要求后，即可將水準線路的不符值按測站數進行平差，計算各水準點的高程，編寫水準測量成果表。
　　
　　【結束語】基礎做為建筑物的重要分部，基礎面上的平面控制及高程控制工作是整個工程控制測量中的重要環節，測量成果應該符合規范要求。串線法在基礎平面控制中發揮了重要作用。
