摘要:建設工程外墻保溫技術得到不斷地改進和發展，外墻外保溫系統在工程設計中被普遍采用。本文對外墻外保溫系統組成、施工工藝及質量影響因素等方面進行闡述了。針對外墻外保溫系統的控制要點進行了重點闡述。
　　關鍵詞：外墻外保溫系統組成；材料選用；施工工藝；質量控制；技術應用
　　一、外墻外保溫系統的組成及其技術分析
　　1、外墻外保溫體系包括：A類：板材粘接劑、塑料錨釘、耐堿玻纖網、聚合物砂漿面層。B類：無機活性保溫材料。
　　2、作為建筑物外側的保溫層，大大減少了外界溫度、濕度、紫外線等對主體結構的影響。建筑物受到外界溫度的影響產生外向的熱脹冷縮，可能會使建筑物內部一些非結構構件受到溫度應力的影響而產生開裂。外墻外保溫技術的應用可以降低溫度應力對主體結構內部的影響，起到保護主體結構的作用。
　　3、由于外墻外保溫體系置于建筑物外墻的外側，它在一定程度上阻止了雨、雪等對墻體的浸濕，提高了墻體的防潮性能，可避免室內的結露、霉斑等現象，有利于改善室內居住環境。
　　4、外墻外保溫體系不僅提高了墻體的保溫隔熱性能，而且增加了室內的熱穩定性，基本上消除了建筑物“熱橋”影響，從而充分發揮了輕質高效保溫材料的效能，并達到較好的節能、保溫、環保效果。
　　5、外墻外保溫體系的適用范圍很廣。它不僅既適用于新建工程，也適用于舊建筑的節能改造工程。
　　二、外墻外保溫系統的質量影響因素：

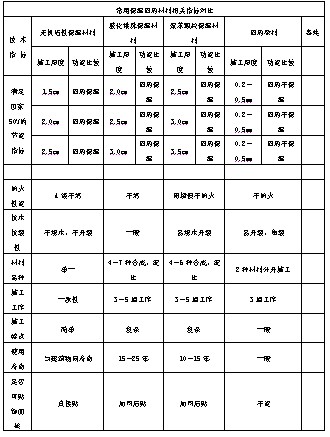

　　1、選用的保溫類型對保溫效果的影響起決定性的因素。就采用材料的相關指標見下表：
　　                  　　
　　2、外墻外保溫體系所選用的類型保溫板質量較差，劣質的保溫板容易被用于工程。比如：保溫板的密度達不到設計要求，保溫板的阻燃效果未達到要求等等。
　　2、外墻外保溫體系所選用的粘接劑、抹面砂漿等材料不符合要求，或者外保溫體系中各種材料采購不配套，導致外保溫材料之間相溶性達不到要求。
　　3、在施工現場缺少對保溫材料質量控制的有效方法。
　　4、保溫板材生產商為了多賣產品，不能保證保溫板材供應質量。比如：聚苯乙烯保溫板及聚苯顆粒等保溫材料具有陳化時間不夠便出廠或者保溫板材在料場露天存放時間較長，造成聚苯乙烯保溫板受雨產生變形。
　　5、外墻保溫工程工期緊，施工人員的素質低，不能保證外保溫體系的施工工藝和施工質量。
　　三、外墻保溫系統中材料的選擇
　　1、保溫材料的選擇
　　A、無機活性保溫材料以天然優質耐高溫輕質材料為骨料，天然植物蛋白纖維、優化組合多種無機改性材料和固化材料，同時采用無機粘接和抗裂技術經過工程化生產配制，具有單一性。
　　B、現在外墻保溫材料的使用以無機活性材料、擠塑板、聚苯板、聚苯顆粒、聚氨脂發泡劑為主。
　　C、擠塑板是由聚苯乙烯樹脂及添加劑擠壓而成，其表觀密度≥32kg/m³。它的導熱系數為0.029W/（m•K），擠塑板具有密度大，導熱系數小。抗裂砂漿的導熱系數為0.93W/（m•K），這兩種材料的導熱系數相差32倍。
　　D、聚苯板是由聚苯乙烯樹脂及添加劑蒸壓而成，其表觀密度≥20kg/m³。它的導熱系數為0.042W/（m•K），同抗裂砂漿的導熱系數相差22倍。所以擠塑板的抗裂能力弱于聚苯板。
　　E、以聚苯顆粒為主要原料的保溫材料主要由膠粉料和膠粉聚苯顆粒組成。它的導熱系數一般為0.06w/（m•K），與抗裂砂漿相比相差16倍。
　　F、聚氨脂硬質發泡材料是一種高分子熱固型聚合物，其表觀密度≥42kg/m³。它的導熱系數為0.018W/（m•K），同抗裂砂漿的導熱系數相差52倍。聚氨脂硬質發泡材料作為外墻保溫材料，其保溫、防水效果相對較好。但相對來說，它的成本較高，且抗老化能力較差，施工難度較大。
　　2、耐堿玻纖網格布的選擇
　　A、耐堿玻纖網格布要求其網孔中心距為4-6mm，單位面積質量≥130g/㎡，斷裂應變≤5%，耐堿斷裂強力保留值（經緯向）≥750N/50mm，耐堿斷裂強力保留率（經緯向）≥50%。
　　B、耐堿玻纖網格布作為抗裂保護層的增強材料，能有效地增加保護層的拉伸強度，有效地分散應力，將原本可以產生的裂縫分散成許多較細裂縫，從而形成抗裂作用。
　　C、外墻保溫層的抗裂砂漿為堿性，所以要求玻纖網格布必須具有耐堿性。
　　3、膨脹錨栓的選擇
　　A、膨脹錨栓的塑料釘和塑料套管的材料不得使用回收的再生材料，金屬螺釘應采用不銹鋼或經過表面防腐處理的金屬制成。
　　B、膨脹錨栓的單個抗拉承載力標準值≥0.3kN。
　　C、根據不同材質的基層墻體選擇擰入式自螺母緊固型錨栓或敲入式膨脹緊固型錨栓。
　　4、面層材料的選擇
　　聚合物砂漿的強度高、收縮大，作為保溫體系的保護面層，其耐候性差，易引起開裂。保護面層的抗裂砂漿必須采用保溫專用的抗裂砂漿。
　　四、外墻外保溫系統的施工要點
　　1、施工工藝
　　當基層抹灰經監理公司驗收合格后，便可進入保溫層的施工階段。其具體的施工工藝為：A、板材粘接劑、塑料錨釘、耐堿玻纖網、聚合物砂漿：清理、找平基層→彈、掛控制線→面層安裝、找平底端托板檐→配粘結膠漿→粘貼翻包網格布→粘貼苯板（按由下而上，從左至右的順序施工）→檢查校平→填塞板縫→打磨找平→安裝裝飾線條（用苯板制成）或分格縫→釘錨固釘→保溫層驗收→面層（按由上而下，從左至右的順序施工）→檢查驗收。
　　B、無機活性材料：清理、找平基層→彈、掛控制線→抹無機活性保溫材料→保溫層驗收→面層（按由上而下，從左至右的順序施工）→檢查驗收。
　　2、基層處理
　　主要體現在以下幾方面：
　　A、墻面平整度要求達到外墻中級抹灰驗收標準；
　　B、墻體的濕度不應高于其周圍環境的平衡濕度；
　　C、基層應有一定的抗拉強度，表面抗拉強度大于0.3N/mm2；
　　D、墻面水泥砂漿抹灰基層需經過至少7-10天的干燥養護期，使基層的含水率≤10%；
　　3、保溫板的固定
　　A、建筑粘接劑的使用
　　（a）建筑粘接劑是一種已經按比例配制好的干拌灰，在施工時只需按產品說明的比例加水充分攪拌均勻即可使用。
　　（b）建筑粘接劑在攪拌和施工時不得使用鋁質容器或工具。
　　（c）建筑粘接劑的理論用量（基面平整度4mm/2m）約4.2kg/m2。
　　（d）在不同的氣候條件和施工環境下，可通過適當的加水量來調配粘接劑，使之具備良好的和易性。加水攪拌后的粘接劑應盡量在一小時內用完。
　　B、粘貼方法
　　粘貼方法有兩種：
　　（a）整面粘貼：如果墻面平整度在0.5cm/2.0m范圍內，一般采用整面粘貼。施工時首先用平邊抹灰刀將粘接劑均勻地涂到保溫板表面上，然后用方齒邊抹灰刀拖刮一次。
　　（b）條點粘貼：適用于平整度在±1.0cm/2.0m范圍內的墻體表面。施工時首先用抹灰刀沿保溫板周邊將粘接劑均勻地涂到保溫板邊緣上，然后在板面上再均勻地分布六個粘膠點，粘接點的總面積面積達到≥保溫板面積的40%以上。同時也要注意周邊粘接劑的涂抹厚度，以保證整個保溫板的周邊粘牢。
　　C、粘貼工藝
　　（a）托架固定完畢后將涂抹好粘膠的保溫板插入托架，然后將保溫板緊密地粘貼在墻面上，保溫板周圍擠出的粘膠必須立即刮掉，以保證粘貼下一塊保溫板時板縫中不會嵌入粘膠。
　　（b）在粘貼下一塊保溫板時，應將這塊板從側面推壓向前一塊板，并保證板與板之間的接縫被壓緊，保溫板周圍擠出的粘膠必須立即刮掉。
　　（c）必須保證保溫板之間的接縫被壓緊，板縫應錯開，在墻體轉角處，貼于兩面墻上的保溫板之間亦應搭接，且必須保證搭接處板縫中不會嵌入粘膠。
　　（d）必須隨時用靠尺檢驗新粘貼好的保溫板面的平整度(2mm/2.0m)。如板縫處有高低不平的錯位，應在粘接劑硬化后打磨平整。
　　D、注意以下事項：
　　（a）保溫板的某一面因搬運等原因造成細小缺陷，則應將這一面作為抹膠面。
　　（b）在保溫板的粘貼過程中出現失誤(比如保溫板之間有明顯縫隙)或保溫板板面上有缺陷，則必須在做防護面層之前用發泡膠加以修補；較寬的縫隙可切割相應的保溫板條填充。
　　（c）切割保溫板時必須保證邊角整齊。保溫板應存放于陰涼干燥處，不得在陽光下曝曬或雨淋。
　　（d）門窗洞口四角處必須采用整板套裁，不得使用小板拼接。
　　E、錨固釘的安裝
　　錨固釘要在粘接劑達到一定的強度后方可進行沖擊電鉆打眼工作。用錨釘對板材進行錨固時，錨釘按大面5-6個釘/m2，陽角4-8個/m2，且要均勻分布，高層建筑10層以上適當增加錨釘的數量。
　　F、建筑物構造縫的處理
　　(a)外墻外保溫體系的施工不能破壞建筑物原有的伸縮縫、沉降縫和防震縫。施工時需在構造縫隙中埋設與構造縫寬度相宜的聚乙烯圓棒或聚乙烯板條。
　　(b)貼板時預留分隔縫，埋設聚乙烯圓棒或膨脹密封膠條。
　　(c)涂料飾面體系的，用膠帶紙遮貼構造縫密封條，在做完飾面罩面層后再撕掉膠帶紙。如面磚飾面體系的，將構造縫處做磚縫處理。
　　(d)分隔縫應采用中性硅酮密封膠封嚴。
　　4、面層砂漿的施工
　　A、面層砂漿施工時應先鋪設翻包網格布和加強網格布，然后進行墻面標準網的施工。
　　B、施工時應邊涂抹抹面砂漿，邊埋置玻璃纖維網格布，以保證在抹面砂漿尚具有良好的和易性的時間范圍內，及時地將玻璃纖維網格布壓入抹面砂漿中，并將從網格中擠出的抹面砂漿抹平。
　　C、不應在大風環境中或夏天陽光直射的墻面上施工，以避免材料在施工過程中失水過快而產生毛細裂縫。
　　D、在環境溫度比較低或空氣相對濕度很高時，材料干燥硬化需要的時間也相應比較長。應避免尚未硬化的材料受到相對惡劣的氣候條件的直接作用，特別是避免雨水的沖刷，必要時應對新施工的墻面加以保護。
　　E、嚴禁雨天作業。
　　F、待面層砂漿達到一定的強度后再進行打磨，凹處要補平。
　　五、施工過程中的質量控制要點
　　1、要健立由項目部到施工班組的質量控制體系，確保每一道工序，每一個節點都能按照技術交底書中的要求施工，確保整個施工過程始終處于監控狀態。
　　2、施工工藝在實際上操作過程中十分復雜。除了保證使用質量合格的保溫材料外，也要求具體操作施工人員要具有一定技術水平和責任心，否則，將直接影響整個體系的質量。
　　3、為了整個工程施工過程中控制好質量，可對整個外保溫工程施工按工序進行驗收。
　　六、由于面層材料而引起保溫隔熱墻面開裂的原因：
　　1、直接采用水泥砂漿做防護層。
　　2、配制的抗裂砂漿雖然也用了聚合物進行改性，但柔韌性不夠也易開裂；
　　3、抗裂砂漿層過厚；
　　4、使用了不合格的玻纖網格布。
　　5、針對以上問題,在施工過程中應加以控制。
　　結束語
　　建筑外墻保溫是近年來新興的施工工藝，在施工過程中要不斷的總結，不改進施工工藝，以達到更好的保溫、抗裂效果。同時應研發更新節能的材料及工藝，使外墻保溫技術得到更好的運用，更好地發揮其作用，從而真正地實現建筑節能。
