關鍵詞：變頻器，恒壓供水系統，應用
　　內容摘要：隨著近年來交流變頻調速技術的快速發展和推廣應用，供水系統中已逐漸采用變頻恒壓供水系統取代原有的恒壓供水方式。
　　1.本文介紹的供水控制系統采用可編程控制器（PLC）作為中心控制單元，利用變頻器與PID控制器組合對水泵電動機的轉速進行控制，根據系統狀態可快速調整供水系統的工作壓力，達到恒壓供水的目的，該系統效率高,功能強，自動化程度高，提高了系統的工作穩定性，得到了良好的控制效果以及明顯的節能效果。
　　2、系統結構
　　
　　圖1變頻器恒壓供水系統框圖
　　變頻恒壓供水系統原理如圖一；它主要有PLC、變頻器、壓力變送器、液位傳感器、動力及控制線路以及泵組組成。用戶通過控制柜面板上的指示燈和按鈕、轉換開關來了解和控制系統的運行。通過安裝在出水管網上的壓力變送器，把出口壓力信號變成4～20mA標準信號送入變頻器內置的PID調節器，經PID調節器與設定的壓力參數進行比較和運算，得出4～20mA的速度給定參數送至變頻器，由變頻器控制水泵電機的轉速以調節供水量，根據用水量的變化，變頻器調整工作頻率，水泵的轉速也就不同，在變頻器設置中設有上限頻率和下限頻率檢測，當用水量大幅增加時，變頻器迅速上升到上限頻率，此時，變頻器輸出一個上限到位開關量信號給PLC；當用水大幅減少時，變頻器輸出達到下限頻率，變頻器也輸出一個下限到位開關量信號給PLC，兩個信號不會同時產生。當產生任何一個信號時，信號立即反饋給PLC，PLC通過設定好的內部程序驅動I/O端口開關量的輸出來投切交流接觸器組，以此協調投入工作的水泵電機臺數，并完成電機的啟停、變頻與工頻的切換。通過調整投入工作的電機臺數和控制電機組中一臺電機的轉速，使系統管網的工作壓力始終穩定，進而達到恒壓供水的目的。
　　3、工作原理
　　該系統有手動和自動兩種運行方式。手動方式時，按下按鈕啟動和停止水泵，可根據需要分別控制1#~2#泵的啟停，該方式主要供設備調試、控制系統故障和檢修時使用。自動運行時，首先由1#水泵變頻運行，變頻器輸出頻率從0HZ上升，同時PID調節器把反饋的信號與設定壓力參數比較運算后輸出控制信號給變頻器。如壓力需求超出單臺泵能力，則頻率上升到50HZ，變頻器輸出一個上限頻率到位信號給PLC，PLC接收到信號后經延時，將1＃泵由變頻器供電方式迅速切換為工頻電源供電方式運行，將2＃泵變頻啟動；如用水量大幅減少，變頻器頻率下降到設定的下限時，變頻器將會輸出一個下限頻率到位信號給PLC，PLC控制系統經延時后開始切除首先啟動的1#泵，同時根據實際壓力反饋參數由PID調節器計算變頻器速度參數來控制仍在運行的2#水泵的速度，始終保持管網壓力恒定。接下來若需再次啟泵時則2#泵轉工頻方式運行，1#泵以變頻方式運行，若需再次停泵時則是停2#水泵，依此規律循環。
　　若有供電電源瞬時停電的情況，則系統停機，待電源恢復正常后，系統自動恢復到初始狀態開始運行。變頻自動功能是該系統最基本的功能，系統自動完成對多臺泵的啟動、停止、循環變頻的全部操作過程。
　　4、變頻器
　　變頻器采用艾默生電氣公司生產的EV2000系列變頻器。EV2000采用獨特的控制方式，實現了高轉矩、高精度、寬調速驅動，滿足通用變頻器高性能化的要求，具有超出同類產品的防跳閘功能和適應惡劣電網溫度、濕度和粉塵能力，極大提高產品可靠性。

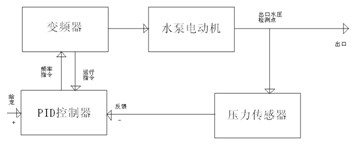

　　EV2000具有實用的PI(圖二)、簡易PLC、靈活的輸入輸出端子、脈沖頻率給定、停電和停機參數存儲選擇。頻率給定通道與運行命令通道捆綁，零頻回差控制等，為設備提供集成度一體化解決方案，對降低系統成本，提高系統可靠性具有極大價值。PI參數的設定將直接反饋變頻器控制中的響應速度和精度，零頻運行閾值和零頻回差的設定可以避免變頻器在低頻率輸出水泵低速運行（水泵在變頻器輸出15HZ以下時的效率很低），使變頻器低于某一頻率時自動停止輸出，即不影響恒壓供水的要求，又把效率提至最高。
　　
　　5、PLC控制系統
　　該系統采用三菱FX-1s30MR，I/O點數為30點，繼電器輸出，PLC編程采用FX—20P—E手持式編程器和三菱PLC專用編程軟件SWOPC—FX/WIN—C，PLC可編程程序控制器及軟件提供完整的編程環境，可進行離線編程、在線連接和調試。為了提高整個系統的性價比，該系統采用可編程控制器的開關量輸入輸出來控制電機的起停、自動投入、定期切換，供水泵的變頻及故障的報警等，而電機的轉速、設定壓力、頻率、電流、電壓等模擬信號量及實際運行參數則由變頻器及其內置PID來顯示和控制。
　　三菱PLC的編程指令簡單易懂且程序設計靈活，本系統PLC主體程序用STL指令與狀態繼電器S，STL指令可以編制生產流程和工作與順序圖非常接近的程序，順序功能圖中的每一步與其他步是完全隔離開的，根據控制要求將這些程序段按一定的順序組合在一起，就可以成功地完成控制任務。FX系列PLC的狀態繼電器編制順序控制程序時一般與STL指令一起使用。

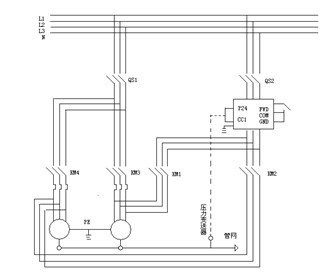

　　圖3泵組的切換示意圖
　　泵組的切換如圖3，圖中自動開關QS1用于接通水泵電動機電源，自動開關QS2用于接通變頻器電源，KM1,KM2分別用于將電動機M1，M2接至變頻器的輸出端，KM3，KM4分別用于將電動機M1,M2接至工頻電源，出水口壓力信號通過遠程壓力變送器接入PI反饋端。系統開始工作，1#泵變頻啟動，泵的轉速隨變頻器輸出頻率的上升而逐漸升高，如變頻器的頻率達到50HZ而此時水壓還未達到設定值，變頻器檢測到上限頻率并輸出一個開關量信號給PLC，延時一段時間后，1＃泵迅速切換至工頻運行，同時解除變頻器運行信號，使變頻器頻率降為0HZ，然后2＃泵變頻啟動，在運行中始終保持一臺泵變頻運行，如果此時壓力達到設定值，系統穩定，運行方式為一工供一變。如果變頻器的輸出為0HZ，而管網壓力依然偏高時，同時輸出下限信號給PLC，PLC解除1＃工頻泵，只由2＃泵變頻運行來維持管網壓力。當管網壓力下降，變頻器頻率升至50HZ輸出信號，延時后2＃泵切換為工頻，1＃泵變頻啟動，供水系統又回到一工一變的運行狀態。
　　這樣的切換過程有效地減少泵的頻繁起停，同時在實際管網對水壓波動做出反應之前，由變頻器迅速調節，使水壓平穩過渡，從而有效的避免了高樓用戶短時間停水的情況發生。
　　以往的變頻恒壓供水系統在水壓高時，通常是采用停變頻泵，再將變頻器以工頻運行方式切換到正在以工頻運行的泵上進行調節。這種切換的方式理論上要比直接切換工頻的方式先進，但其容易引起泵組的頻繁起停，從而減少設備的使用壽命。而在該系統中采用直接停工頻泵的運行方式，同時由變頻器迅速調節，只要參數設置合適，即可實現泵組的無沖擊切換，使水壓過渡平穩，有效的防止了水壓的大范圍波動及水壓太低時的短時間缺水的現象，提高了供水品質。
　　6、注意事項
　　要使系統穩定快速準確的運行，應注意一下參數：
　　(1)變頻、工頻切換時間T
　　切換時間T在PLC程序中設定，設置T時為了確保在加泵時，泵由變頻轉換為工頻過程中，同一臺泵的變頻運行和工頻運行各自對對應的交流接觸器不會同時吸合，而損壞變頻器，同時為了避免工頻啟動時啟動電流大而對電網產生沖擊，所以在允許的范圍內時間T必須盡可能小。
　　(2)上、下限頻率持續時間TH和TL
　　變頻器運行的頻率隨管網用水量增大而升高，本系統以變頻運行的頻率是否達到上限（下限），并保持一定的時間來判斷是否加、減泵，這個判斷時間就是TH（TL）,如果設定值過大，系統就不能迅速的對管網用水量的變化做出反應；如果設定值過小，管網用水量變化時就很可能引起頻繁的加減泵工作。
　　7、結束語
　　該系統采用PLC和變頻器結合，系統運行平穩可靠，實現了真正意義上的無人職守的全自動循環倒泵、變頻運行，保證了各臺水泵運行效率的最優和設備的穩定運轉啟動平穩，消除了啟動大電流沖擊，由于泵的平均轉速降低了，從而可延長泵的使用壽命，可以消除啟動和停機時的水錘效應。
