　　摘要：近幾年來，伴隨著人們對于雷電的防護意識逐漸的加強，加上防雷技術的不斷發展，特別是接閃器、引下線以及接地體等外部的一些防雷技術的不斷使用使得雷擊造成的破壞逐漸的減少，另一方面累計電磁波以及雷電感應的破壞作用逐漸的顯現出來，所以在以前外部防雷的基礎上，人們逐漸的開始重視內部防雷技術的發展創新，電涌保護器的出現很大程度上解決了內部防雷問題，并且保護的效果非常的明顯，文章就從這個方面出發，詳細的分析了SPD的幾種測試方法，在這個基礎上又對電涌保護器的相關性能進行了研究，最后重點介紹了SPD現場測試方法。

　　關鍵詞：電涌保護器,現場測試,測試儀器,裝置設置

　　對于低電壓系統以及弱點系統的防雷保護技術中，按照國家的規定標準以及相關的規范的具體要求，使用較多的是電源以及信號等的電涌保護器，而另一方面這些電涌保護器中的保護元件一般都是按照壓敏電阻、半導體的以及氣體的放電管作為主要的元件，對于運行中的電涌保護器來說，由于長期都是處在電壓以及雷電電擊的長期電流沖擊作用的，這樣會受到嚴重的損害以及老化，所以為了能夠熟練的掌握電涌保護器的主要運行狀態，從而能夠保證在雷電電擊的過程中可靠安全，國家的相關規定是在每一年的雷雨季節到達之前就對電涌保護器的運行狀態進行一次全面的設備檢測，為的就是要確保電涌保護器的安全可靠運行。

　　一、電涌保護器現場測試裝置

　　為了能夠滿足電涌保護器現場測試的具體需求，儀器的現場測試相關裝置必須要能測量SPD的直流1mA的電壓、泄露的電流以及殘壓，這對裝置的要求是非常高的，具體的要求是測試儀一方面能夠產生直流的高電壓，同時還要保證能夠產生沖擊的組合波形；另一方面還要保證選擇的測試儀的體積不要過大，質量要輕，以便攜帶。針對現場測試的具體需求以及標準要求，需要的是一種便攜式的電涌保護器測試儀，保證測試儀可以輸出的最大的幅度值是6KV，并且采用智能化的菜單操作，功能多樣，體積小，方便攜帶。

　　1、便攜式電涌保護器現場測試儀的硬件組成

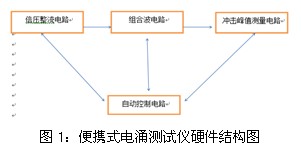

　　首先測試儀的硬件結構如圖1：

　　圖1：便攜式電涌測試儀硬件結構圖

　　從圖中可以看出便攜式的電涌測試儀的硬件結構主要是由倍壓整流電路、組合波電路以及沖擊峰值測量電路三個主要部分組成，同時這個測試儀的核心不見時自動控制電路，前面的三個電路形成依次的連接，之后裝置核心自動控制電路將三者進行連接，通過循環的作用形成對整個現場的智能化控制以及相關數據的精確測量。

　　2、便攜式電涌保護器現場測試儀的基本原理

　　首先是進行電涌測試儀的沖擊測試，在進行沖擊測試的過程中，倍壓整流電路產生的總的直流電源通過充電電阻之后通向儲能的電容，自動控制核心電路通過儲能電通，同時兩端的電阻分壓器會對兩端的電壓值進行實時有效的檢測，當電路充電完成之后，將被接入電涌測試儀兩端，之后自動控制電路控制高壓放電開關進行閉合操作，最后一個是沖擊峰值測量電路通過對電容式的沖擊分壓器以及分流器進行各自的測量，測量之后將輸出的電壓以及電流轉化成低電壓信號，低電壓信號之后被送進自動控制電路，進行峰值的測量，如果進行直流測量，就把需要測量的電泳測量器接到裝置的兩端，再有倍壓整流電路以及電容組成的直流的高壓電源經過電阻，給電涌保護器進行升壓，當通過的直電流到達1mA的時候，對兩端的電壓值進行測量。

　　3、便攜式電涌保護器現場測試儀的軟件流程

　　便攜式電涌保護器現場測試儀是使用8051單片機最為主要的只能控制單元，通過C語言編程實現現場數據的智能控制、數據的采集工作以及數據的存儲等不同的工作流程，具體的是通過面板上的菜單進行直流電流的檢測以及選擇不同的沖擊測試，在菜單上選擇完成之后便攜式電涌保護器現場測試儀將會自動的完成電路的升壓以及電的充放操作，之后會將測試的結果詳細的顯示在屏幕上。

　　4、便攜式電涌保護器現場測試儀特點

　　4.1、因?yàn)閮x器的現場測試相關裝置必須要能測量SPD的直流1mA的電壓、泄露的電流以及殘壓，所以便攜式的SPD是集直流的1mA電壓測試、泄漏電流測試以及沖擊電流測試為一體，所以功能多樣。

　　4.2、便攜式的設計使得整個測試裝置的體積非常小、輕巧便于攜帶。

　　4.3、測試儀是通過單片機通過幾個環節實現的自動化的控制流程，數據的采集以及顯示都是智能化自動控制的，所以這在很大程度上減少了測量的工作量，節約了成本和相關環節。

　　4.4、接線以及測試過程簡單可靠。

　　二、便攜式電涌保護器現場測試方法

　　1、便攜式電涌保護器現場測試的接線方法

　　電源在進行測試的時候斷開自身和SPD之間本身就存在的串聯開關，之后信號電涌測試器在進行測試的時候會將其和信號線路進行分離，分離之后會用磁性的表筆線把便攜式電涌測試儀的測試端口和對應的端口進行連接，在進行沖擊測試的過程中，磁性的表筆線會連接到便攜式電涌測試儀的測試面板上的沖擊輸出端口上；在進行直流電流測試的過程中，磁性的表筆線是連接到測試儀測試面板上的直流輸出端口上，這里需要注意的是磁性的表筆線的另外一個端口是直接吸附在進行測試的電涌保護器上所對應的兩個端口的接線柱上的，在確定整體的測試合格之后要立即的恢復電涌保護器和電源或者是信號線的連接，保證兩者是處于連接狀態的。

　　2、電涌保護器現場測試的步驟

　　2.1、首先是對電涌保護器的外觀以及配電柜進行事前的接地檢查。

　　2.2、進行直流的1mA電壓以及泄露電流的認真測試。

　　2.3、進行電涌保護器的沖擊校對實驗檢測；

　　2.4、在此繼續擰直流1mA電壓以及泄漏電流測試，并且和之前的數據進行對比。

　　3、電涌保護器各種損壞情況判斷的依據

　　首先電涌保護器有一定的周期，同時在生命周期中難免會出現損壞的情況，電涌保護器的損壞模式主要有電涌保護儀器的短路、開路以及老化現象，所以要對其進行定期的測試，當進行直流電流測試的時候，電涌保護器的直流1mA電壓如果是出現接近于零的狀況，則就證明電涌保護器此時處于短路損壞模式；但是如果同樣是進行直流電流測試，它的直流1mA電壓出現幾乎是無窮大的現象，則證明電涌保護器已經處在開路損壞狀態下；如果在進行測試的時候發現直流1mA電壓泄漏的電流變化已經超過了出廠值的1/10，或者在進行沖擊測試的時候，沖擊電流下的殘壓大于出廠時的殘壓，則證明這個時候電涌保護器處在老化損壞模式下

　　三、結論

　　近幾年來，伴隨著科學技術的不斷發展以及弱電設備的日益廣泛應用，低壓電氣以及電子裝置的雷電電擊傷害事故以及相關損失逐漸的攀升，所以對于電涌測試儀的現場測試有著很強的必要性，文章我們重點介紹了便攜式電涌測試儀的現場測試方法，經過實驗證明，這種便攜式的測試儀的性能對于提高配電系統的可靠供電有很強的促進作用，大大的提高了供電的安全可靠性。

　　參考文獻：

　　[1]楊韜,張妍妍.電涌保護器(SPD)的選擇與安裝[J]硅谷.2010年17期

　　[2]劉望來;楊波.電涌保護器安全巡檢儀的檢定[J]中國計量.2010年02期

　　[3]龍超;周文俊;王銳;喻劍輝;邱凌;;電涌保護器(SPD)現場測試方法研究[A]2010電工測試技術學術交流會論文集[C].2010年

　　[4]富海濤,李東,石鎮山,王曉飛;王艷林.符合多標準的泄漏電流測試系統的軟件實現[J];儀器儀表標準化與計量;2006年05期

　　[5]楊大晟;移動基站電源電涌保護器研究[D];北京交通大學;2011年
