摘要：我國大部分水庫均建于70-80年代，由于受當(dāng)時施工條件限制以及運行年限的增加，現(xiàn)在大部分水庫表面混凝土老化侵蝕嚴(yán)重，直接危害水庫的安全，均須進(jìn)行表面修復(fù)工作。本文通過在響水鋪水庫施工中采用丙乳砂漿處理后的效果很好的實例，對丙乳砂漿的施工過程及注意事項進(jìn)行總結(jié)。
　　摘要：本文對丙乳施工工藝以及施工中注意事項進(jìn)行歸納總結(jié)。
　　關(guān)鍵詞：原材料，丙乳配制，質(zhì)量，管理
　　一、 工程概況
　　響水鋪水庫位于河北省張家口市宣化縣顧家營鄉(xiāng)站家莊村西洋河干流上，是一座以防洪為主，兼顧灌溉、發(fā)電等綜合利用的中型水利樞紐工程，屬不完全調(diào)節(jié)緩洪蓄清工程,也是海河流域永定河系上游主要的水利樞紐工程，水庫于1970年7月開始興建，1972年底完成主體工程建設(shè)，1973年春開始下閘蓄水。
　　響水鋪水庫運行已超過30多年，由于受當(dāng)時施工條件限制，施工質(zhì)量較差，老化年久失修，運行中存在一系列問題，嚴(yán)重影響水庫防洪安全和綜合效益的發(fā)揮，水庫的上下游壩面、溢流壩面以及8個泄洪洞壁、洞頂?shù)汝P(guān)鍵部位出現(xiàn)滲水和凍融破壞現(xiàn)象，表面混凝土剝落嚴(yán)重，嚴(yán)重影響水庫的正常運行需要，需表面進(jìn)行聚合物砂漿抹面處理。
　　洋河位于永定河水系的中上游，是匯入官廳水庫的一條主要骨干河道，整個流域地處東南亞大陸性季風(fēng)氣候區(qū)，流域內(nèi)多年平均降水量408mm，主要集中在7-8月份，占全年降水量的50%以上，多年平均蒸發(fā)量1800-2200mm左右，最大凍土深1.63m，屬于寒冷地區(qū)，多年平均最大風(fēng)速20m/s。
　　二、 設(shè)計要求
　　1、 聚合物水泥砂漿性能指標(biāo)要求：

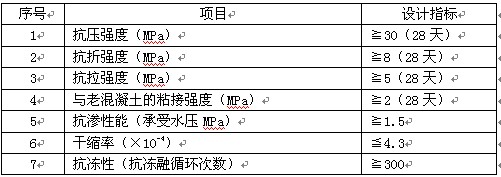

　　                                            聚合物水泥砂漿性能指標(biāo)


　　2、 應(yīng)通過室內(nèi)實驗確定聚合物砂漿水泥砂漿的配合比，并同過現(xiàn)場試拌調(diào)整，聚合物砂漿與老混凝土的粘接可作劈裂抗拉強度實驗。
　　3、 如果修補厚度超過5cm，一般先用聚合物混凝土填充振搗，再進(jìn)行聚合物砂漿抹面。
　　4、 修補后的表面平整度為±5mm。
　　三、 原材料性能
　　現(xiàn)今聚合物砂漿的種類很多，但應(yīng)用于水工建筑物的很少，經(jīng)與許多廠家聯(lián)系及上網(wǎng)查閱，此工程最后選定用丙乳進(jìn)行抹面處理。
　　南京永豐化工有限責(zé)任公司生產(chǎn)的NYS水泥改性劑---丙烯酸酯共聚乳液（簡稱丙乳）是一種高分子的水分散體，加入水泥砂漿后成為聚合物水泥砂漿（簡稱丙乳砂漿），具有優(yōu)異的粘結(jié)、抗裂、抗凍、抗?jié)B、防水、防腐、防氯離子滲透、耐沖磨、耐老化等性能，丙乳是一種無毒、無害、無環(huán)境污染的產(chǎn)品。

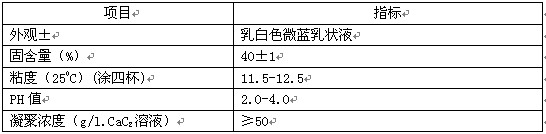

　　1、 水天牌水泥改性劑---NYS丙乳烯酸共聚乳液的技術(shù)指標(biāo)

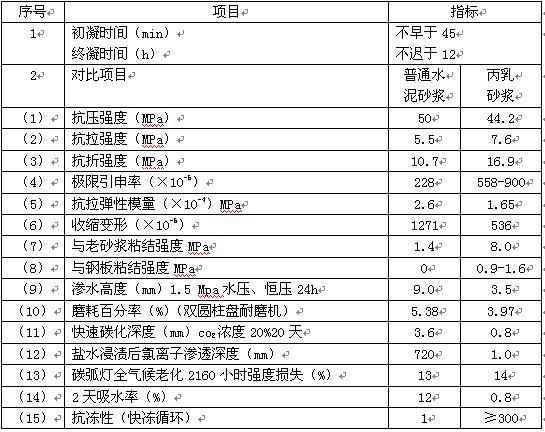

　　2 對比項目 普通水

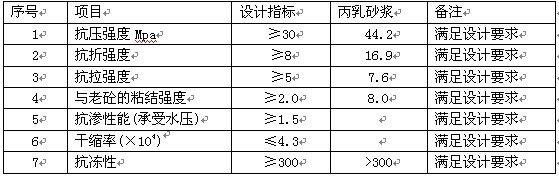

　　3、 丙乳砂漿性能指標(biāo)與設(shè)計之比較

        4水
　�。�1） 凡適宜飲用的水均可使用

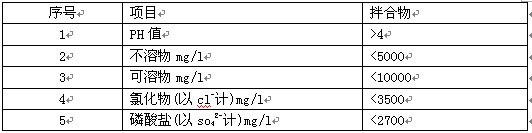

　�。�2） 水的PH值、不溶物、可溶物、氯化物、磷酸鹽、硫化物的含量符合下表的規(guī)定：


　　　　5、 水泥
　　采用普通硅酸鹽42.5的水泥。本工程采用山西廣靈水泥廠生產(chǎn)的“綠川牌”普通硅酸鹽42.5的水泥
　　6、 砂
　　應(yīng)符合水工建筑物用砂的規(guī)定，以中砂為宜，細(xì)度模數(shù)2.3-3.0之間，含泥量小于3%，砂粒堅硬、圓滑、清潔，使用時應(yīng)過3mm篩，晾干備用，本工程采用響水鋪產(chǎn)的河砂。
　　四、 實驗配比
　　1、配合比：原材料經(jīng)實驗確定后，根據(jù)設(shè)計指標(biāo)，施工和易性通過實驗確定。
　　2、丙乳砂漿配制：配合比按重量配制，乳液、砂子含水量應(yīng)計入拌合用水之內(nèi)，要求稱量誤差不大于1%，稱量容器必須干凈無油污，一次性拌合的數(shù)量根據(jù)施工條件確定，以在半小時內(nèi)用完為宜。
　　3、丙乳砂漿的拌合：可用樹脂攪拌機，也可用人工拌合。拌合工具應(yīng)干凈。拌合時先將稱量好的水泥、砂子干拌均勻，然后加入稱量好的乳液和水，拌合均勻即可運至施工地點使用。工作結(jié)束后立即將使用的器具刷洗干凈，以備下次再用。
　　五、 施工和養(yǎng)護(hù)
　�。ㄒ�、）施工工藝
　　基底處理→高壓水沖洗基底→特定的丙乳凈漿涂底→攤鋪丙乳砂漿→養(yǎng)護(hù)
　　1、 基底處理
　　基底處理是施工的關(guān)鍵工序之一，要求徹底清除原混凝土表面疏松層、油污、水垢、灰塵，使基底露出堅硬的混凝土表面。本工程因年久失修，混凝土表面剝落嚴(yán)重，施工中全部鑿除。
　　2、 基底沖洗
　　將鑿除好的混凝土基底用高壓水沖洗干凈，再涂抹丙乳凈漿之前要充分濕潤，但不得有積水。
　　3、 丙乳凈漿涂底
　　丙乳凈漿的配制：先把稱好的丙乳倒入桶內(nèi)，然后把稱量好的水泥一邊攪拌一邊慢慢加入，攪拌均勻直至水泥無結(jié)團(tuán)即可使用。
　　丙乳：水泥=1：1--1：1.5
　　丙乳凈漿的涂底：在砂漿抹面之前采用已經(jīng)按特定配合比的丙乳水泥凈漿涂底，涂刷時要求薄而均勻，不得漏涂、流淌，涂刷后用手觸摸有粘性后立即攤鋪丙乳砂漿。
　　4、 丙乳砂漿抹面
　　在涂抹好丙乳凈漿的基底上攤鋪丙乳砂漿，仰面和立面施工，涂層厚度超過7mm時，需分二次抹壓，以免重垂脫落。操作工人要求抹灰技術(shù)熟練，一次壓實磨平，不宜來回壓抹，應(yīng)順一個方向抹，以防施工時將表面拉裂。
　　（二）、養(yǎng)護(hù)
　　丙乳砂漿在抹面施工后應(yīng)及時養(yǎng)護(hù)，一般在抹面后0.5-1小時即可噴霧養(yǎng)護(hù)，亦可視氣溫及工作條件，用塑料薄膜或養(yǎng)護(hù)劑，以免砂漿水份散失太快造成表面干裂，影響工程質(zhì)量。養(yǎng)護(hù)時間：濕養(yǎng)7天后再涂一層丙乳水泥凈漿，然后自然干燥養(yǎng)護(hù)21天方可投入生產(chǎn)。
　　六、 質(zhì)量控制和管理辦法
　　1、 原材料稱量必須準(zhǔn)確，誤差不大于1%，要有專人稱量，辦好的砂漿依現(xiàn)場的溫度，最好在半小時內(nèi)用完。超過使用時間的予以廢棄。
　　2、 丙乳砂漿的施工應(yīng)在50C-300C溫度下施工，最好在250C左右無陽光直接照射時施工，在施工中可采取遮陽設(shè)施。在施工中最好使基底溫度低于周圍環(huán)境溫度。
　　3、 施工中遇到雨天、風(fēng)天應(yīng)采取防雨、防風(fēng)措施或停止施工。
　　4、 在抹面施工前，須先檢查鑿毛是否符合施工要求。
　　5、 砂子中的含水率需隨時測量，以確保配比用水量準(zhǔn)確，砂子的含水率應(yīng)計算到拌合用水量之中。
　　6、 人工拌合時，砂子、水泥干拌時要拌合均勻，加入乳液和水后要充分拌勻，不得隨意加入水份以確保水灰比，如丙乳砂漿太稀，則水灰比增大，砂漿的物理力學(xué)指標(biāo)降低達(dá)不到設(shè)計要求，如丙乳砂漿太稠，則水灰比降低，不易進(jìn)行施工。
　　7、 養(yǎng)護(hù)應(yīng)有專人進(jìn)行，涂丙乳凈漿養(yǎng)護(hù)時應(yīng)隨涂隨攪拌凈漿，否則水泥沉淀顏色不一致。
　　8、 現(xiàn)場取樣：安排專人進(jìn)行現(xiàn)場取樣，每100-200平米取抗折、抗壓、及粘結(jié)抗拉實驗，試件各一組。
　　9、 施工使用的施工工具，在施工完畢后要及時清洗。
　　10、 丙乳砂漿的拌合最好采用人工拌制，利用人工穿高筒靴踩。
　　11、 施工人員佩戴膠皮手套。
　　12、 施工時做好詳細(xì)的施工記錄
　　七、 結(jié)論
　　采用丙乳砂漿處理的大壩溢流面和涵洞均取得了良好的效果，尤其是涵洞內(nèi)測潮濕的部位幾乎與原建筑物毫無區(qū)別。丙乳砂漿的抗凍、抗?jié)B、抗沖模性能良好，與舊混凝土粘結(jié)強度高，抗裂能力優(yōu)異。施工表明，各項技術(shù)指標(biāo)均滿足設(shè)計要求。
　　參考文獻(xiàn)：1、《丙烯酸酯共聚乳液水泥砂漿的研究與應(yīng)用》
　　2、《聚合物水泥砂漿作為修補防腐材料應(yīng)用的研究》
