地面三維激光掃描技術在大橋變形監測中的應用

所屬欄目:礦業論文 發布日期:2011-04-30 19:12 熱度:


  將掃描觀測獲取的李家沱大橋的點云數據導入TrimbleRealWorksSurvey軟件進行人工編輯,并截取大橋塔柱頂端中間部分的數據作為研究對象,剔除粗差。
  4.2數據分析
  將掃描得到的前后兩期點云數據進行對比分析。用一組等間距的橫向或縱向的截面截取兩個掃描面,得到相同位置處兩個掃描面之間點云的位移,即可將其視為兩個時期的變形量。根據需求控制截面的間距,可得到密度不同的結果。
  將李家沱大橋編輯后的相鄰兩期離散點云數據疊加在一起,用上述方法進行比對后,得到變形量的統計結果,如圖1所示。變形量按照其大小用不同的顏色來表示,由此可以直觀的看出變形的分布情況。由變形量的變化范圍可知,編輯后的點云仍含有一定的粗差點。將后面三期的點云數據,分別與第一期數據進行比對,得到累計變形量。將變形量的可視化結果局部放大,如圖2所示。圖中的若干短線即為該位置處兩個掃描面間的距離,短線的長度值即為兩期觀測值間的變形量。
  2.jpg        3.jpg
  圖1李家沱大橋兩期點云數據的變形量分析圖      圖2變形量可視化結果局部放大圖

  5. 數據統計與分析
  李家沱大橋各期掃描離散點之間變形量的統計數據,如表2所示,它是基于離散點云的統計結果,單位為毫米。其中,平均變形量為編輯后兩期數據之間所有變形量的平均值。最大變形量為變形量的最大值。此外,變形量小于10mm,10-20mm之間,以及大于20mm的點的個數分別被統計出來。其中包括相鄰兩期數據的變形量以及每期數據與第1期數據比較得到的累計變形量。

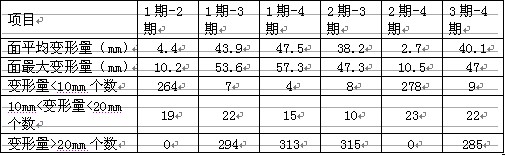

  表2李家沱大橋各期激光點云數據20mm內平均變形量統計表
  上表表明塔頂隨溫度不同,變化量差異較大,最大變化值達到48.3mm。1期和2期溫度相差不大,變化量較小,2期和4期均為8月份觀測,變化量最小,表明大橋處于相對穩定狀態。

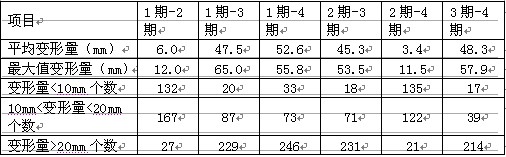

  表3李家沱大橋2號塔塔頂變形數據統計(模型)

  在用地面三維激光掃描系統對李家沱大橋進行掃描的同時,也使用常規測量方法對其進行變形觀測,得到各期同一時刻對應的觀測數據。將兩種方法得到的變形量進行比較,結果如表3所示,單位為毫米。并將激光掃描測量與傳統觀測方法得到的變形量進行偏差統計。

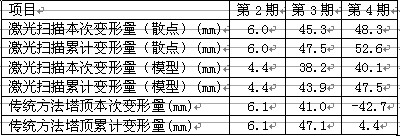

  表3激光掃描與傳統觀測變形量比較表

  用三維激光掃描技術與常規觀測方法分別對李家沱大橋進行測量,得到相鄰兩期及各期累計的變形量變化趨勢,如圖3所示。

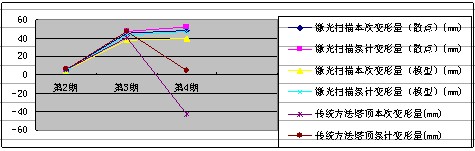

  圖3李家沱大橋激光掃描與傳統觀測變形量變化趨勢圖
  由統計結果可以看出:常規觀測方法是基于點的測量,得到的變形點的變形量起伏較大;而三維激光掃描方法是基于面的測量,測量出的平均變形量起伏較為平緩,更能反應出目標建筑整體的變形情況。兩種方法因變形量表示方式的差異,而有少量的偏差,但結果基本一致,均反映李家沱大橋因受風力和日照等因素的影響處于動載中的情況。
  6. 結語
  地面三維激光掃描技術正被越來越多地應用于各個領域,本文通過重慶市李家沱大橋的變形監測,對三維激光掃描技術應用大橋變形監測領域提出了合理的實施方案,并通過對觀測數據的統計分析,以及與傳統變形監測方法的比較得到定量的分析結果。地面三維激光掃描技術作為一項全新的測量技術,具有良好的應用前景和可行性,是目前的發展趨勢。

  參考文獻
  1.羅德安,朱光.基于3維激光影像掃描技術的整體變形監測.測繪通報,2005,(7):40-42.
  2.馬立廣.地面三維激光掃描測量技術研究.武漢:武漢大學,2005.
  3.鄭德華,沈云中.三維激光掃描儀及其測量誤差影響因素分析.測繪工程,2005,14(2):32-34.
  4國標《變形監測技術規程》

 2/2   首頁 上一頁 1 2
