摘要：河北省崗南水庫泄洪洞經過40多年的運用，主要缺陷為洞身混凝土裂縫滲漏水。本次除險加固工程，對洞身混凝土缺陷分別采用了超細水泥灌漿、嵌填GBW遇水膨脹膠條密封、安裝三元乙丙板復合GB橡膠止水帶止水、填抹丙乳砂漿處理等方法。經過處理后，密封效果良好，徹底改變了以往“水簾洞”現象，解決了長期困擾泄洪洞安全運用問題。取得了良好的效果。
　　關鍵詞：混凝土缺陷處理,泄洪洞,崗南水庫除險加固工程
　　
　　1簡述
　　崗南水庫泄洪洞位于主壩右側，為1967年工程續建時新增建筑物，全長698.429m。由圓形有壓洞段、城門洞型無壓洞段、泄洪明渠段及城門洞型無壓尾洞段組成。經過40多年的運用，洞身襯砌混凝土存在諸多缺陷，經檢測，主要為滲漏水伸縮縫8條、滲水裂縫22條、混凝土滲漏水點22處和混凝土剝蝕脫落8處等。
　　2缺陷處理方法
　　2.1混凝土滲漏水伸縮縫處理
　　滲漏水伸縮縫采用沿伸縮縫鑿槽、內部嵌填GBW遇水膨脹嵌縫膠條密封、外部采用三元乙丙板復合GB橡膠止水帶止水、填抹丙乳砂漿處理。
　　2.2混凝土滲水裂縫處理
　　襯砌混凝土缺陷裂縫主要包括混凝土裂縫和滲漏水施工冷縫，根據檢測結果，原則上對寬度≤0.2mm的無滲水及析出物的裂縫不進行處理，對寬度大于0.2mm的干燥裂縫進行鑿槽嵌補丙乳砂漿處理；對已滲水裂縫（混凝土裂縫和滲漏水施工冷縫）采用表面開槽嵌填GBW遇水膨脹膠條、丙乳砂漿封堵、內部進行超細水泥灌漿處理。
　　2.3混凝土滲漏水點處理
　　混凝土滲漏水點主要包括孔隙滲漏水和原灌漿孔封堵不密實漏水，采用滲漏水點表面擴孔、回填堵漏劑、嵌填GBW遇水膨脹膠條、丙乳砂漿封堵、滲漏水點內部超細水泥灌漿的方案進行處理。
　　2.4混凝土表面剝落處理
　　洞身襯砌混凝土表面剝落面采用丙乳砂漿進行修補。
　　3選用材料
　　3.1丙乳砂漿
　　丙乳砂漿性能指標見表3-1。

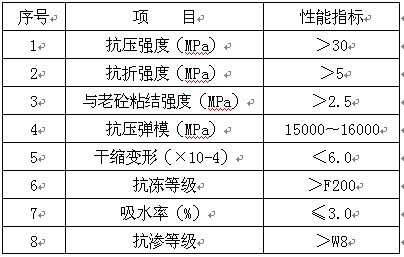

　　表3-1丙乳砂漿性能指標表


　　GBW遇水膨脹嵌縫膠條物理力學性能指標見表3-2。

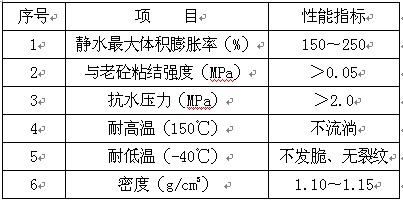

　　表3-2GBW膨脹膠條物理力學性能指標表


　　3.3三元乙丙板復合GB橡膠止水帶
　　三元乙丙板復合GB橡膠止水帶物理力學性能指標見表3-3。

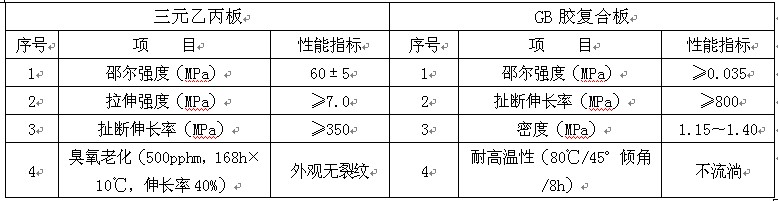

　　表3-3三元乙丙板復合GB橡膠止水帶物理力學性能指標表


　　4.1滲漏水伸縮縫處理
　　沿伸縮縫走向鑿矩形槽，槽口平均寬度350mm,深度180mm，鑿槽后用高壓水槍將槽內清洗干凈，在滲漏水點旁側打孔埋管減壓導水，埋管直徑22mm，在滲漏水點處擴孔，擴孔后回填快速堵漏劑。處理完槽內滲水后，用丙乳砂漿將槽底找平，待砂漿達到一定強度后，沿伸縮縫兩側按150mm間距打孔，安裝M12膨脹螺栓。在安裝GB止水帶前在基底刷1mm厚的GBW液體膠，以增加止水與砂漿的粘接力。用鋼帶將三元乙丙板復合GB止水帶錨固，使止水帶擠壓密實，保證止水帶與槽底丙乳砂漿面無縫隙。然后回填丙乳砂漿，分層壓實、抹平；在丙乳砂漿固化之前沿伸縮縫中部切縫，縫寬5mm。砂漿凝固后噴水養護；將導水管割平，用橡皮塞塞住。
　　丙乳砂漿達到設計強度后，進行洗孔和洗縫，用高壓水槍將孔和縫內粉塵和碎屑沖洗干凈，測其孔深，再從灌漿孔通高壓水反復沖洗直至反出清水為止，最后通壓縮空氣沖洗鉆孔和縫面。進行壓水試驗，對裂縫和導水孔進行灌漿處理，待固化物達到設計強度后將灌漿管沿混凝土表面切除，并用丙乳砂漿封孔。
　　4.2滲水裂縫處理
　　用手持沖擊鉆沿裂縫兩側500mm處打斜孔，將滲水導出，孔徑22mm，導水孔即為灌漿孔。遇裂縫分叉處增設一個孔。沿裂縫走向鑿矩形槽，槽口寬100mm,深60mm,用高壓水槍沖洗槽面，丙乳砂漿將槽底面抹平，終凝后沿裂縫方向安裝30mm×20mm（寬×高）GBW遇水膨脹膠條，然后用丙乳砂漿嵌補。
　　丙乳砂漿達到一定強度后，進行洗孔和洗縫，從灌漿孔通高壓水反復沖洗直至反出清水為止，最后通壓縮空氣沖洗鉆孔和縫面。進行壓水試驗，試驗壓力最大為0.4MPa，試驗合格后，進行灌漿。灌漿機具采用250L雙層立式攪漿機制漿，BW250/50三缸臥式泥漿泵灌漿。采用水灰比1:1超細水泥配漿，按灌漿孔由深到淺、自下而上的順序進行灌漿，灌漿前將所有孔上的閥門全部打開，用壓縮空氣將孔和縫內的積水吹掃干凈，灌漿壓力從0.1MPa開始，最大壓力為0.4MPa，當灌漿段停止吸漿時，再持續灌漿30min后停止灌漿。停止灌漿后關閉孔口閥門，待固化物達到設計強度后將灌漿管沿混凝土表面切除，并用丙乳砂漿封孔。
　　4.3干燥裂縫處理
　　對干燥裂縫，先用切割機垂直混凝土表面對混凝土裂縫進行切割，深度20mm，沿裂縫兩側鑿“U”形槽，上口寬150mm，下口寬120mm，槽深60mm，用壓縮空氣清掃槽內殘?jiān)�，并用高壓水槍沖洗干凈后，嵌入壓抹丙乳砂漿，嵌補后表面進行處理，外觀平整、光滑、美觀，并能滿足混凝土曲線及平整度要求。
　　4.4混凝土滲漏水點處理
　　沿滲漏水點周邊鑿圓形槽，直徑300mm，深250mm，用高壓水槍將槽內清洗干凈，在滲漏水點旁側打孔埋管減壓導水，埋管直徑10mm，在滲漏水點處擴孔，擴孔后回填快速堵漏劑，嵌填GBW遇水膨脹膠條；并將原灌漿管割除，回填壓抹丙乳砂漿封堵，并進行養護；采用減壓導水管進行內部水泥灌漿，灌漿結束后割除導水管，表面采用30mm厚丙乳砂漿封堵，壓抹光滑后進行養護。
　　4.5混凝土剝蝕處理
　　將剝蝕處鑿除，直至露出新混凝土面，在剝蝕處邊緣鑿30mm深的齒槽，鑿除完成后用高壓水槍將槽內清洗干凈，分層填抹丙乳砂漿，凝固后養護。
　　5結束語
　　崗南水庫泄洪洞洞身襯砌混凝土缺陷處理完成后，在汛期較高庫水位情況下，防水效果良好，徹底改變了以往“水簾洞”現象，解決了長期困擾泄洪洞安全運用問題，取得了很好的工程效益。
　　
　　參考文獻：
　　[1]水利水電工程施工組織設計手冊，第3卷，施工技術；水利電力部水利水電建設總局編著；中國水利水電出版社出版
　　[2]水利水電工程施工手冊，第3卷，混凝土工程；全國水利水電施工技術信息網組編、《水利水電工程施工手冊》編委會編；中國電力出版社出版
　　[3]SD230-98，混凝土壩養護修理規程
