摘要：通過對佛山南海區桂城污水系統現狀、內河涌水污染現狀及存在的問題梳理，介紹了桂城內河涌截污工程規劃整體思路及設計和施工的相關對策。

　　關鍵詞：桂城,河涌,截污,對策

　　1 內河涌概述

　　南海桂城中心城區地處珠江三角洲河網區，水資源比較豐富，片區內河涌密布，除佛山水道、平洲水道等外河涌外，分布的主要河涌有，五勝涌、三圣涌、烏隆涌等22條內河涌。經過多年的水利及市政建設，桂城已建成多座水閘及雨水泵站。目前由于流域范圍內的自然村及工業區排水管道采用合流制，河涌成為沿線住宅及工業區的排污通道。一方面大量未經處理的污水直接排入河涌，大大超過了河涌的自凈能力，另一方面由于河涌缺乏有效的養護，淤積嚴重，造成河道變窄，水流速度變慢，惡性循環使得大量污水滯留在河涌水體中，發黑發臭。嚴重污染了水環境，并影響到城市景觀及沿岸居民的生活及身體健康。

　　2 對污水系統現狀的分析

　　經過對現狀河涌污染情況的調查，并對現狀污水系統進行分析，在開展截污管道建設之前，桂城片區內污水系統具備以下特點：

　　(1)市政道路下排水管道按分流制管道實施，排水系統較完善。但由于一直以來，未對各自然村及早期開發工業區的排水系統進行科學的規劃，因此這些區域內的排水管道建設無序、混亂，造成大量的污水通過合流管道就近排入河涌，嚴重污染了當地的水環境。

　　(2)區域內雖初步建立起污水管道系統，但部分污水提升泵站、部分路段污水主干管等節點未實施，無法達到確實有效地將污水輸送至污水處理廠的目的。

　　3 內河涌截污工程的整體策略

　　結合當時的桂城內污水系統現狀，當地市政、水利等相關部門通過討論、研究，逐步確立了內河涌截污工程的整體策略：

　　(1)組織對當地市政建設情況比較熟悉且具備較強技術實力的設計院，對污水系統現狀進行分析、研究，找出污水系統存在的問題，并提出解決方案;

　　(2)根據水環境污染情況的嚴重程度及污水管網的重要性，做好各河涌截污工程建設的進度安排，合理配置人力、物力，使工程建設的各項任務順利進行;

　　(3)，在進行內河涌截污工程的同時，通過河道疏浚、堤岸整治、新建水閘及河涌引水泵站等措施對河涌進行整治，通過各種手段美化水環境。

　　4 污水系統的梳理

　　2008年我單位委托設計院對當時污水系統進行梳理工作，并編制了桂城內河涌截污工程的專項規劃。確定將桂城污水系統以桂瀾路、佛平路為界，劃分為桂瀾路以西、桂瀾路以東佛平路以北、桂瀾路以西佛平路以南等三個分區;確定片區內污水系統近期采用分流制與截流式合流制共存的混流制，遠期逐步過渡為完全分流制;明確近期必須實施的，對污水系統貫通起關鍵作用的污水主干管部分節點，如平洲3號污水提升泵站、平洲4號污水提升泵站、污水東調泵站擴容、海五路(佛山一環以西)污水干管、海三路(佛山一環以西)污水干管等;將片區內重點區域的截污工程劃分為疊滘片區、東二及雷崗片區、夏滘片區、平洲片區等四個片區;確定各個片區采取的截污方式(干管截污、支管截污、排出口截污等);對各個截污工程及污水干管建設的時間安排做了相關規劃。在專項規劃的指引下，桂城片區的截污工程及污水管道建設得以有條不紊地進行。總結幾年以來的截污工程建設，這部分工作非常重要。

　　5截污工程設計對策

　　5.1截污管道布置原則

　　(1)污水干管按遠期2020年分流制為主的混流制污水量一次設計，管徑按近期2011年設計流量確定。

　　(2)污水管道布置力求符合地形變化趨勢，順坡排水，應盡量采用重力形式，避免提升。線路短捷，減少管道埋深和管道迂回往返，降低工程造價，確保良好的水力條件。

　　(3)根據河涌斷面、截污管所處的地形及在污水系統中的位置，采取不同的方式截污。

　　(4)盡量利用已有的污水設施，根據城市環境的要求、規劃區的發展、道路改造和可能投入的資金等情況，分期安排，逐步改造成雨污分流體制。

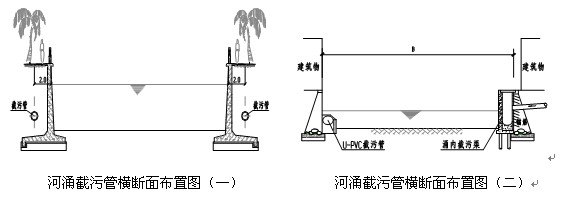

　　(5)截污管道的布置注意與內河涌堤岸整治相結合，注意對河涌堤岸及河涌兩側民房的保護。河涌截污管橫斷面布置實施是拆遷的難易，有以下圖示兩種實例:

　　對于河涌堤岸較寬，河堤距房屋較遠，有條件埋管的河涌采用第一種布置形式布置截污管。盡量避免采用第二種布置方式，僅在兩側建筑密集，甚至房子直接修建在河堤上，而又拆遷困難的河涌采用第二種方式布置截污管。

　　5.2截污流量的計算

　　截流井以后管渠的設計流量[1]為：

　　Q=(n0+1)Qdr+Qs+Q’dr

　　式中　Q——截流井以后管渠的設計流量(L/s);

　　n0——截流倍數，根據桂城實際取為1.0;

　　Qs——截流井以后匯水面積的雨水設計流量(L/s);

　　Q’dr——截流井以后的旱季污水量(L/s)。

　　5.3截污工程區域的劃分

　　桂城中心城區的截污工程可分為四個片區：疊滘片區、東二及雷崗片區、夏滘片區、平洲片區。

　　5.4截污工程方案選擇

　　截污管道的布置方式可分為：支管截污、干管截污、排出口截污等形式[2]。根據各片區的地形及污水管道在系統中所處位置的不同，采取不同方式的進行截污。

　　(1)東二及雷崗片區：該片區的排水管道按照分流制進行建設，但由于排水管道混接的情況比較嚴重，造成已建雨水管道實際上已成為合流管道。根據區域內已形成完善的雨水(實際為合流)管道、污水管道系統，該區域采用支管截污的方式進行管道布置，即：新建截流井對合流管道進行截污，就近排入已建污水管道。

　　(2)夏滘、平洲、疊滘片區：夏滘、平洲、疊滘片區內的河涌較多，河涌成為片區內生活及工業污水的主要收集載體。這些片區內的排水管道未成為統一的系統，合流管道就近排入河涌。根據現狀排水管道的布置情況，這些片區的管道布置采用干管截污的方式，即：通過新建截流井對排入河涌的污水進行截流，并沿河涌邊新截污干管，將截流污水排入市政污水管道。

　　(3)對于由于歷史原因形成的雨、污水管道混接，進入雨水系統，且未采取支管截污形式進行截流的污水，采取排出口截污的形式進行截流，即：在雨水泵站內新建截流設施，收集排入雨水泵站的污水，并將其輸送至市政污水管道。通過這種形式截污可避免混排入雨水系統的污水對外江產生污染。

　　5.5重點截流設施設計

　　5.5.1截流井

　　污水截流井是合流管道中一個重要的附屬構筑物，為了達到截流和不影響雨季排水的基本要求，截流井設置要遵循以下規定：

　　⑴ 污水截流井應能將污水和初期雨水截流入污水干管，并保證在設計范圍內雨水排泄通暢。

　　⑵ 污水截流井在管道高程允許條件下，應首先選用槽堰式截流井[3]。當選用堰式截流井時，宜選用正堰式截流井。

　　⑶ 污水截流井設置地點應根據污水截流干管或污水管道位置、周圍地形、排放水體的位置高程、排放點的周圍環境而定。

　　⑷ 污水截流井溢流管出口高程，宜在水體洪水位以上。

　　(5) 為防止水流倒灌，在溢流口處設置防潮設施。防潮設施可采用拍門的形式，也可設水位自動調節啟閉的調節堰門，或者在出口上設置防潮閘門。

　　桂城雨水量充沛，河流洪水位較高，多數排污口低于洪水最高水位，因此截污工程實施時，溢流管必須考慮設置拍門或防潮設施，防止洪水倒灌。

　　5.5.2倒虹管

　　由于片區內部分現狀房屋直接騎壓在河涌擋墻上，為減小房屋拆遷，必須設置一些橫穿河涌的倒虹管，將截污次管匯入對岸污水管道。倒虹管的設置須遵循以下規定：

　　⑴ 倒虹管的埋設深度即要滿足水利部門的通航要求，同時應考慮管道的防沖刷及抗浮。本工程在征得水利部門同意的情況下，倒虹管的管頂比規劃河涌底低50cm，同時為避免管道破壞，以及防沖刷及抗浮，用砂石包壓管后采用碎石回填。

　　⑵ 為有效防止倒虹管的淤積，根據規范要求在倒虹管進水井的前一個檢查井設置沉泥井。

　　(3) 為利于事故維修及平時養護，在倒虹管進出水井內設置閘槽。

　　(4) 設計中應提醒相關部門周期性對倒虹管進行清疏養護。

　　5.5.3截污干管

　　為保證河涌兩岸管道施工時這些民房的安全性，須對管道的埋深進行控制：

　　⑴ 對截污干管管段長度進行控制，保證截污干管長度不大于250米，以保證下游管段的埋深小于2m。

　　⑵ 截污干管管材選用新型管材。

　　(3) 部分管段為降低管段埋深采用管底平接的管道連接方式。

　　6截污工程施工對策

　　由于截污工程多位于自然村或工業區內，往往管道施工的道路路面狹窄，人口稠密，村內樹木、各類市政管線等制約因素較多，所以施工難度較大。為保證截污工程施工順利進行須著重做好以下一些工作：

　　(1)要求施工單位施工前對現場條件進行仔細的勘查，并根據現場實際條件制定確實可行的施工方案，對于現場實際情況與設計條件不符，或施工難度很大的項目，則盡早召集工程相關的各方進行研究、討論，另行確定可行的方案。

　　(2)截污管道的施工往往給當地居民的出行帶來很大的不便，因此在施工過程中要求施工單位作好施工組織設計，并結合施工要求新建臨時交通通道、施工安全圍蔽等設施，盡量減小工程施工對居民生活的影響。

　　(3)截污管道施工過程中的現狀管線改遷、河涌擋墻破除等，勢必與水利、管線等各部門協商，因此施工前應作好與相關部門的溝通工作，在各方共同努力下既保證截污工程的順利進行，同時保證不對現狀設施造成不必要的破壞。

　　(4)截污工程的建設能起到美化環境的效果，是有利于民生的工程，是能夠得到當地居民支持的。另一方面截污管道的施工引起的噪音、垃圾及封閉交通，勢必在一定程度上造成居民生活的不便。因此施工前及施工過程中應加大對截污工程社會效益的宣傳力度，搞好與截污管道沿線居民的關系，在他們的支持下確保工程的順利開展。

　　7 小結

　　在對現狀排水系統進行調查、分析的基礎上，通過合理的規劃、科學的設計以及嚴謹的施工，經過三、四年的建設，桂城街道已基本上完成了區域范圍內的截污工程建設，河涌水質日益改善。今后當地政府將鞏固截污工程建設成果，落實已建截污設施的維護，加強污水排放的管理，美化河涌兩岸的綠化景觀，使當地的水環境進一步提升，逐步恢復嶺南水鄉的真正面貌。
