摘要：自承式鋼筋桁架混凝土疊合板是一種新型的疊合樓蓋形式，因?yàn)轭A(yù)制構件中有鋼筋小桁架的存在，故其在施工階段的短期剛度比普通的疊合樓蓋要大。本文通過變化預制板的兩個參數，建立八個有限元模型，研究了預制板厚度、鋼筋桁架上下弦鋼筋軸心距離對自承式鋼筋桁架混凝土疊合板預制構件短期剛度的影響。
　　關鍵詞：疊合板，鋼筋桁架，短期剛度
　　Abstract：Compositeslabbysteelbartrussandconcreteisanewstyleoffloorslab.Becausethereisthesmallsteelbartrussesinprecastmember,itsshort-termrigidityishigherthanthenormalcompositefloorslab.Thentheinfluenceofseveralparameterstotheshort-termrigidityofprecastslabisanalyzed,suchasthethicknessofprecastslab,theaxisdistancebetweenthetopmemberandthebottommember.
　　Keywords:Compositeslab,steelbartruss,short-termrigidity
　　1引言
　　自承式鋼筋桁架混凝土疊合板是對傳統預制疊合板進行改良，通過在疊合板中增加彎折細鋼筋形成空間小桁架，組成一種新型的樓板體系。它除了繼承傳統預制疊合板的免支模、免支撐、工廠化程度高、工期短而造價低的優點外，與傳統裝配式結構比，還具有更好的整體性和抗震性能；與壓型鋼板—混凝土組合樓板相比，節約了壓型鋼板。它特別適用于多層鋼結構住宅結構體系中。圖1、圖2是自承式鋼筋桁架混凝土預制板的簡單圖示。
　　自承式鋼筋桁架混凝土疊合板與普通疊合板受力模型的相同之處在于：兩者均為二階段受力體系，預制板在工廠制造，然后到現場組裝并現澆一層混凝土，第一階段為簡支構件，第二階段可以形成連續構件。從截面受力來說，同樣存在“受拉區鋼筋應力超前”、“受壓區后澆混凝土應變滯后”的特點。
　　兩者不同之處在于：當現澆層混凝土成型以后，鋼筋桁架成為混凝土樓板的
　　
　　

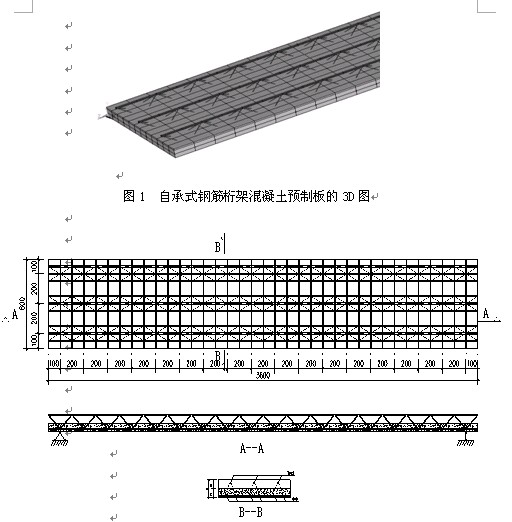

　　　　                                                  圖2自承式鋼筋桁架混凝土預制板的CAD簡圖
　　上下層配筋，承受后期的各項使用荷載。另外由于此種板型有小鋼筋桁架中腹桿的存在，使得疊合層與預制層的抗剪連接更為可靠，其二者的共同工作有更好的保證。但由于有突出疊合面的鋼筋小桁架的存在，以前關于預制構件剛度的計算方法變得不適用，而剛度計算直接影響到構件應力、撓度、裂縫等的控制。這必然要求尋找出一種新的適合的計算方法來完成這個工作。
　　本文通過有限元模型中將各類影響參數進行變化，以研究各參數變化對第一階段構件短期剛度的影響，從而避免進行足尺組合板實驗所需要的巨大經濟投入。總共建立八個有限元模型，研究預制板的板厚、鋼筋桁架的上下弦軸心距離這兩個參數對預制板短期剛度的影響。
　　2模型的建立
　　本文選擇有限元程序ANSYS對結構進行分析。
　　建模的主要單元為Solid65和Pipe20，其中Solid65模擬混凝土，Pipe20模擬鋼筋，整個鋼筋混凝土有限元模型采用分離式模型，不考慮鋼筋和混凝土的滑移，按共節點的模式來協調鋼筋和混凝土的變形。混凝土本構關系采用混凝土結構設計規范(GB50010—2002)中建議的本構關系，鋼筋采用雙線性隨動硬化模型。
　　本文中的自承式鋼筋桁架混凝土疊合板在施工階段的荷載包括預制構件自重、疊合層混凝土重以及本階段的施工活荷載。澆注階段的施工活荷載標準值取為1.5KN/m2的均布荷載。施工時不應在預制板上承受負荷較集中的重型機具，如果有的話，應采取有效措施將集中荷載分布到足夠大的面積上去，另外也可在局部設置臨時支撐，使荷載直接通過支撐傳至地基。
　　根據目前民用建筑設計的要求，普通房間的開間為3.0，3.3m，3.6m，3.9m，4.2m。我們?nèi)∽畹湫偷?.6m開間的板長進行研究，此種板跨的實際計算長度為板跨度減去支座寬度，支座寬度按0.2m考慮，則3.6m板跨的計算長度為3.4m。
　　板寬取600mm,預制板厚50mm，疊合層厚70mm，總厚度為120mm，預制板混凝土強度等級取C35，彈模為3.15E1010Pa。上部鋼筋面積取339mm2,上部鋼筋軸心到板頂距離20mm,下部鋼筋面積取302mm2,下部鋼筋面積軸心到板底距離20mm，鋼筋桁架高度為80mm。上部及下部受力鋼筋均采用HPB235，鋼筋彈模采用2.14E1011Pa。
　　分別建立兩組模型，每組四個。通過八個有限元模型研究預制板的板厚、混凝土的強度等級、鋼筋桁架的上下弦軸心距離這兩個參數對預制板短期剛度的影響。
　　
　　3計算結果及分析
　　3.1預制板厚對剛度的影響
　　對第一組模型四塊板（BA1、BA2、BA3、BA4）進行研究，四塊板的預制層高度分別為50mm，60mm，70mm，80mm，則疊合層分別厚70mm，60mm，50mm，40mm，其它的參數均如前所述。圖3為預制構件在本階段荷載下（包括預制樓板自重、疊合層濕混凝土重以及本階段的施工活荷載）的撓度圖。
　　
　　

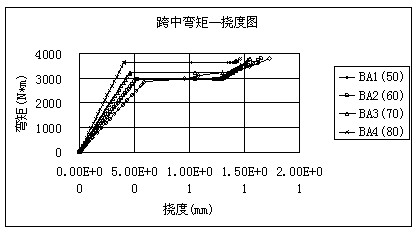

　　　　                                       圖3預制構件（變預制板厚）跨中的彎矩-撓度圖
　　從圖3的四條曲線變化可以看出此預制構件受力性能的共同之處，這四條曲線均有兩個明顯的幾何拐點，在第一個拐點之前，曲線的荷載與撓度呈很明顯的線性關系，撓度增長較慢，這說明此時的剛度是一個定值，混凝土尚未開裂，第一個幾何拐點為混凝土構件的開裂點，荷載為開裂荷載，在這個拐點之后，撓度有一個突變，這是混凝土開裂后，受拉區開裂混凝土承受的拉力，在開裂后，全部轉移給受拉鋼筋，剛度變化很大，導致?lián)隙茸兓�也很大，其后還有一個幾何拐點，拐點之后的曲線斜率相對未開裂時小，這是板的裂縫進入了穩定發展階段。
　　比較這四條不同的曲線可以看出，隨著預制板厚度的增大，各板跨中的撓度分別為：BA1(17.26mm)，BA2(16.52mm)，BA3(15.51mm)，BA4(14.67mm)，后面三塊板相對BA1的撓度來說：分別降低了4%，10%及15%，構件撓度的下降趨勢比較明顯。構件的開裂彎矩分別為:BA1(1912N*m),BA2(2334N*m)，BA3(2690N*m)，BA4(2904N*m)，后面三塊板的開裂彎矩相對于板BA1的變化率為：22%，40%和51%，增大的變化趨勢非常明顯。
　　3.3預制板鋼筋桁架高度對剛度的影響
　　對第二組模型四塊板（BC1、BC2、BC3、BC4）進行研究，考慮預制板鋼筋桁架高度對撓度的影響。預制板鋼筋桁架高度分別取70mm，80mm，90mm，100mm，預制板的板厚取60mm，疊合層厚也為60mm，其它截面參數均如前所述。圖4為預制構件(變桁架高度)跨中的彎矩—撓度圖。
　　
　　

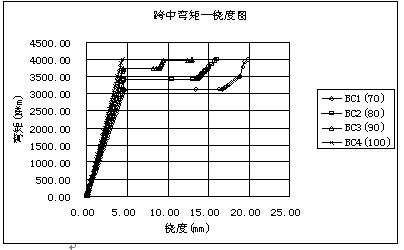

　　　　                               圖4預制構件(變桁架高度)跨中的彎矩—撓度圖
　　從圖4的跨中彎矩—撓度圖可以看出：在預制板混凝土同等截面及荷載大小相等的條件下，鋼筋桁架高度變化BC1的70mm變化到BC4的100mm,各板的開裂荷載分別為：3039N*m,3326N*m,3658N*m和4034N*m，開裂荷載相對C20板的增加比例為9%，20%，32%，開裂彎矩增加比例相對前面兩種參數變化來說小些，這是因?yàn)椋�鋼筋桁架高度變化后，中和軸的位置相對上移，當混凝土抗拉強度并沒有變化，所以有增大的趨勢，但變化不是那么明顯。
　　各板跨中的撓度分別為：BC1(19.82mm)，BC2(16.02mm)，BC3(12.98mm)，BC4(4.37mm)。相對BC1的撓度來說：分別降低了19%，35%及78%。撓度下降非常明顯。其中BC4的撓度下降達78%，這是因?yàn)榇髓旒芨叨茸兊?00mm后，此塊板的開裂彎矩也增大了，甚至超過了本階段荷載引起的彎矩值，板此時還沒有開裂，所以剛度是未開裂時候的剛度。總體來說，鋼筋小桁架高度的增加，引起中和軸的上移，相應剛度上升得比較明顯，提高鋼筋桁架的高度相對前面兩個參數的變化來說，對預制板剛度的影響顯著。
　　
　　4結論
　　綜上所述可以看出，預制板的板厚、鋼筋桁架的上下弦軸心距離兩種參數能明顯提高鋼筋桁架預制板的短期剛度。
　　
