摘要：高密度電阻率勘探方法是在常規電法勘探基礎上發展起來的一種新興的工程物探方法，具有提供的數據量大，地質信息多，觀測精度高，自動化程度高以及成圖解釋直觀可靠等優點，在工程勘探中有著廣泛的應用。本文結合工程實例分析確定金礦采空區的范圍，解決工程建設中出現的工程地質問題。

　　關鍵詞：高密度電阻率法,金礦采空區,探測

　　0引言

　　膠東是山東省的重要黃金產區，在金礦分布區內，存在著多處60-70年代因民采而遺留的地下采空區，且同時伴有巷道、豎井的發育。隨著城市建設的迅猛發展，金礦采礦區在工程建設中也出現了不少的工程地質問題。2011年12月，受某礦業有限公司的委托，我單位對其擬建廠房及生活區進行了巖土工程詳細勘察。場區西側擬建的3棟宿舍樓附近發現有采空區豎井分布。為徹底查明采空區分布的范圍，筆者采用了高密度電阻率對勘察中的鉆探進行了前期指導和后期補充，也取得了較好的效果。

　　1測區的地球物理特征

　　該地區位于山東半島的中南部，屬低山丘陵地貌單元，地形起伏較大，地質勘探范圍內未見地下水。根據現場工程地質調查，該區地層主要有上覆第四系素填土、粉質粘土和下伏古元古代荊山群變粒巖組成(見下表1)。

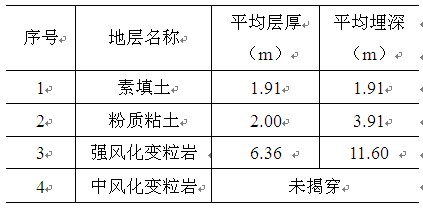

　　表1 測區內地層地質埋藏條件

　　2野外施工

　　2.1 工作使用儀器

　　試驗采用WDA-1A超級數字直流電法儀，為測控主機，選配WDZJ-1多路電極轉換器。該系統集全中文掌上電腦、藍牙、24位A/D、大功率控制等當今最新電子技術研制的新一代數字直流電法儀器，儀器的體積和重量均顯著縮小，主要技術指標及功能領先于當前國內外同類儀器，能更好地工作于各種條件復雜地區。

　　2.2 技術參數設置

　　根據任務對勘探深度的要求，本次高密度電阻率法采用的是1.0m的電極距，采用的裝置

　　形式為Pole-Dipoe，供電時間1秒，恒壓電源。

　　2.3 測線布置

　　采用沿設計建筑邊墻布線的原則，呈方格狀布置了9條剖面線，東西向剖面線間距20米，南北向剖面線間距25米。(見圖1)。

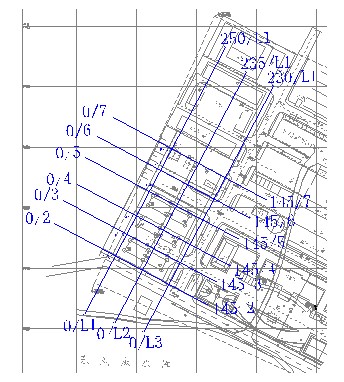

　　圖1 工作布置示意圖

　　2.3 資料處理

　　首先利用高密度電阻率專用軟件包對采集數據進行統計計算，剔除突變點，經數字濾波平滑處理之后反演迭代地層真電阻率，繪制出電阻率斷面圖，并結合地質及水文地質條件，對不同目的層進行反演計算推斷解釋，最后利用繪圖軟件繪制成果圖。

　　3資料成果解釋

　　通過對該區地質及水文地質條件的調查了解，并對比各類地質體的地球物理特征，可以看出區內分布的采空區、土洞、構造帶等存在明顯的電性差異，具備開展高密度電阻率測量較好的物理前提。通過曲線形態對比、斷面圖色譜顏色對比、電阻率值變化特征分析及水文地質條件變化特征分析等確定采空區(土洞)位置。

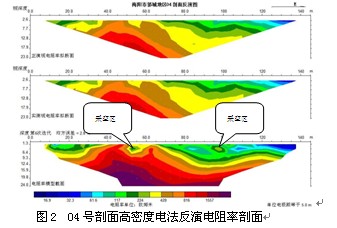

　　04號剖面位于生活區中間樓北墻，測線為東西方向，通過高密度電法反演分析這條剖面(見圖2)：在剖面52/4～55/4處，深度約2.5～5m、93/4～100/4處，深度約3～6m處分別存在一個低阻區域，分析認為是采空區引起。

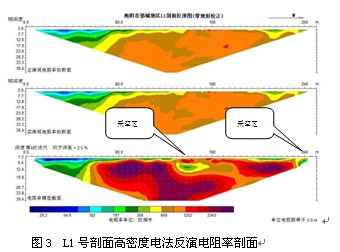

　　圖3為L1號剖面高密度電法反演成果圖，在剖面132/L1～145/L1處，深度約6.4～12m處存在一個低阻區域，在剖面235/L1～243/L1處，深度約3～8m處存在一個低阻區域，分析認為這兩處低阻異常是采空區引起。

　　根據每條測線高密度電法視電阻率成像剖面圖分析解釋出的采空區，在平面上圈出了擬建廠房及生活區地下采空區范圍，經布置鉆孔驗證，均得到證實。

　　4結語

　　高密度電阻率勘探方法是在常規電法勘探基礎上發展起來的一種新興的工程物探方法，具有提供的數據量大，地質信息多，觀測精度高，自動化程度高以及成圖解釋直觀可靠等優點，對推斷的異常區，再加以鉆探驗證，必能起到事半功倍的效果。通過對采空區的探測，表明高密度電阻率法在工程勘探中有著廣泛的應用。
